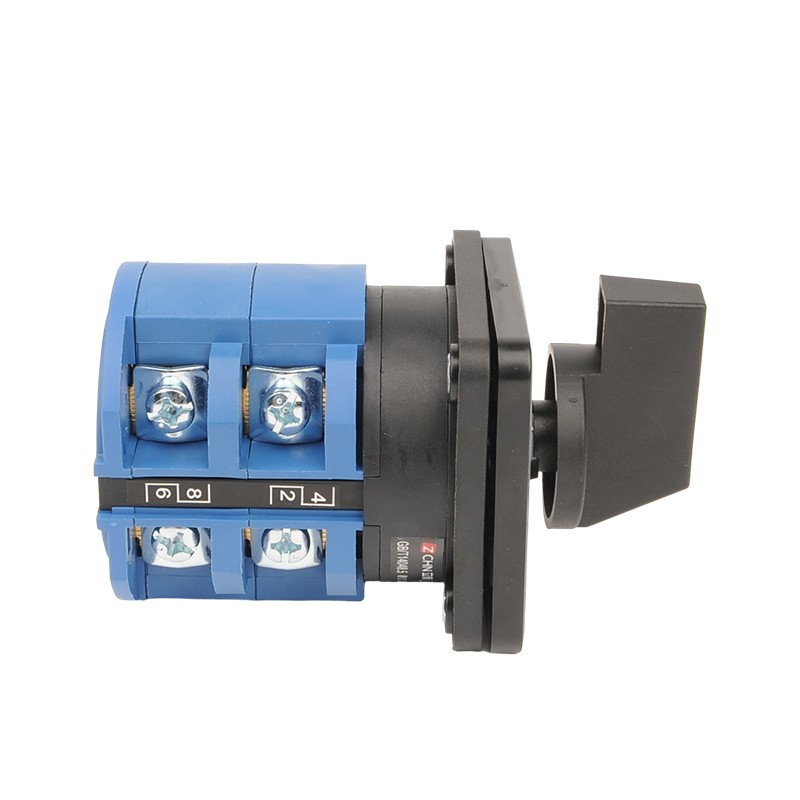

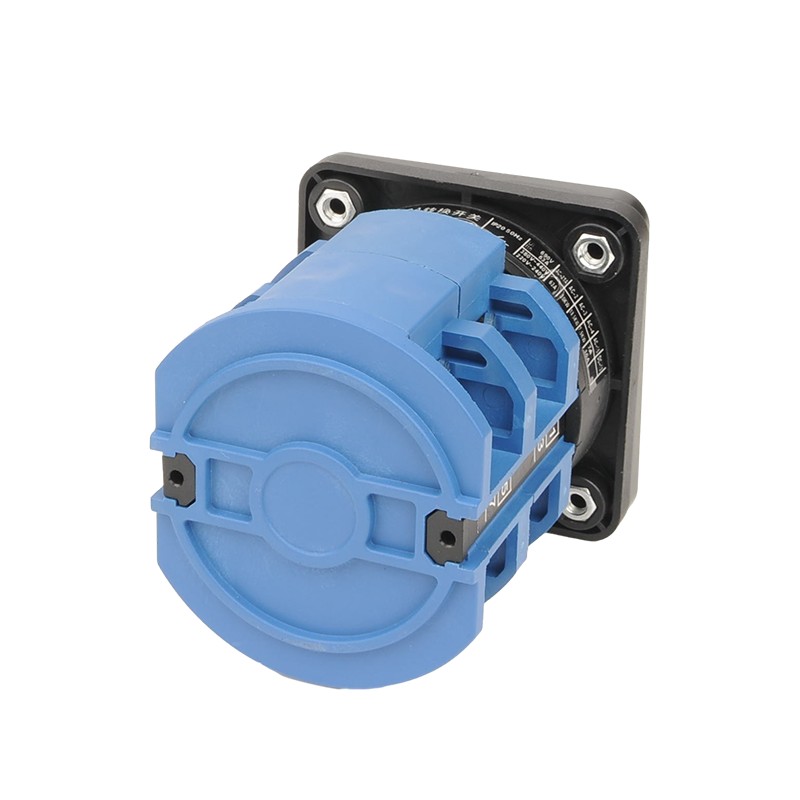

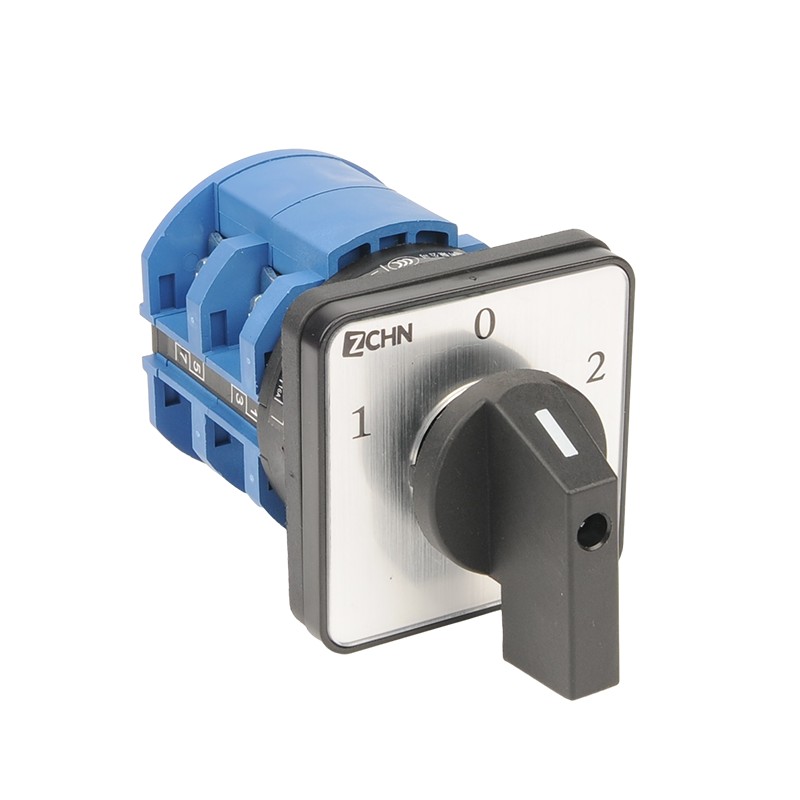

LW26-20/D202.2 para máquinas

LW26-20/D202.2 para máquinas de detalhes do produto:

Princípio operacional

A alça aciona o eixo e a câmera para empurrar o contato para conectar ou desconectar. Devido à forma diferente da came, quando a alça está em uma posição diferente, a anastomose do contato é diferente, de modo a alcançar o objetivo de converter o circuito.

Características funcionais

Funções de controle diversificadas: pode ser usado como um interruptor de controle de circuito, interruptor do equipamento de teste, interruptor de controle do motor e interruptor de controle de comando master e interruptor de troca de máquina de soldagem, e pode realizar uma variedade de funções de controle de circuitos, como ativar manualmente ou desligar o circuito com pouca frequência, como controle ou conversão.

Confiabilidade: design pequeno e compacto, boa escolha de materiais, bom isolamento, comutação flexível, design seguro e confiável.

Lixina 3 Posição On-off-on Rotary Cam Comnam combinação de modo de operação e posição do atuador

Lixina 3 Posição On-off-on Rotary Cam Type Specification

Lixina 3 Posição On-off-on Rotary Cam Switch Normal Working Condition

1. A temperatura do ar ambiente deve permanecer dentro da faixa de -25 ° C a +40 ° C, com uma média de 24 horas não superior a 25 ° C.

2. O limite inferior da temperatura do ar ambiente não deve cair abaixo de -25 ° C.

3. Os locais de instalação não devem exceder uma altitude de 2000m acima do nível do mar.

4. Em condições máximas de temperatura de +40 ° C, a umidade relativa do ar não deve exceder 50%. Níveis mais altos de umidade relativa podem ser permitidos a temperaturas mais baixas, como atingir 90% a 20 ° C. Precauções especiais devem ser tomadas para mitigar a condensação resultante de flutuações de temperatura.

Lixina 3 Posição On-off-on Rotary Cam Switch Condição de instalação:

1. O interruptor é instalado em um ambiente com condições de nível 3 de poluição.

2. A instalação deve ser realizada de acordo com as instruções fornecidas por nossa fábrica.

Lixina 3 Posição On-off-on Rotary Cam Switch Corrente:

1 Dividido por uso

(1) alternar para a conversão do circuito principal;

(2) transferência do interruptor para controle direto do motor; (3) Transfira o interruptor para controle e medição mestre.

2 De acordo com o modo de operação

(1) tipo de posicionamento;

(2) tipo de auto-replicação;

(3) Tipo de auto-replicação de posicionamento.

3 De acordo com o sistema de contato

(1) o interruptor do tipo de posicionamento possui 1 a 12 seções (apenas 8 seções para 63a e acima dos interruptores);

(2) O interruptor de transferência de tipo de auto-restauração possui 1 a 3 seções (LW26-20; versículos 1 a 8)

(3) O interruptor de transferência para o controle direto do motor possui principalmente de 1 a 6 seções.

Lixina 3 Posição On-off-on Rotary Cam Dimensões e dimensões de montagem:
