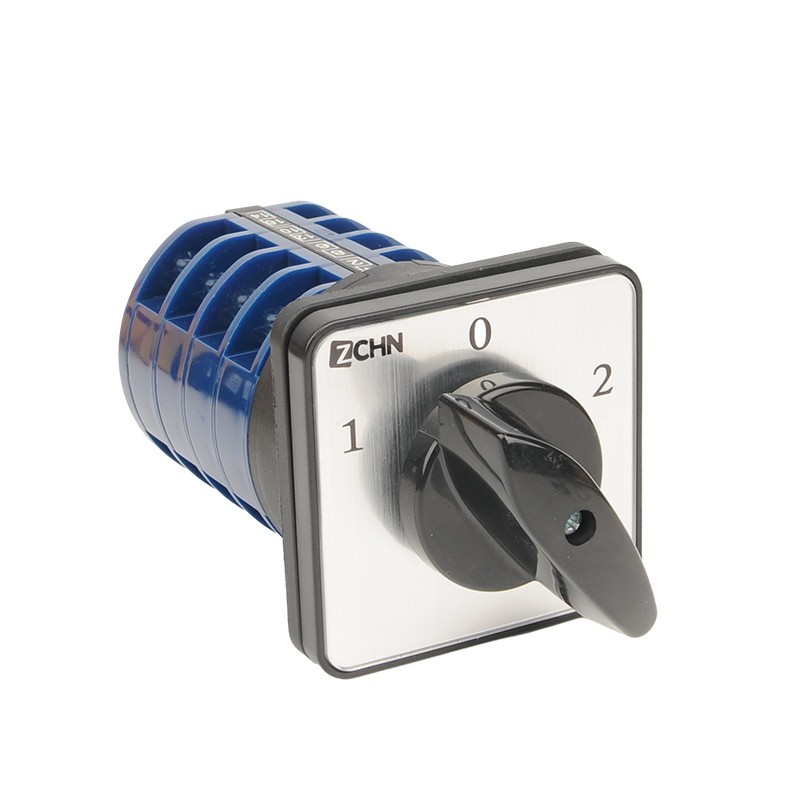

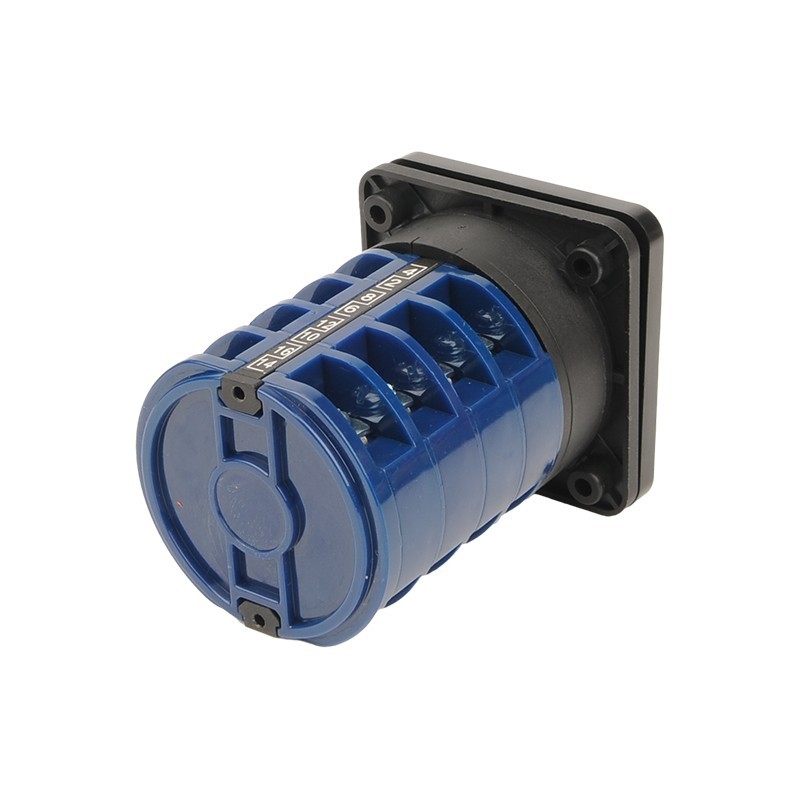

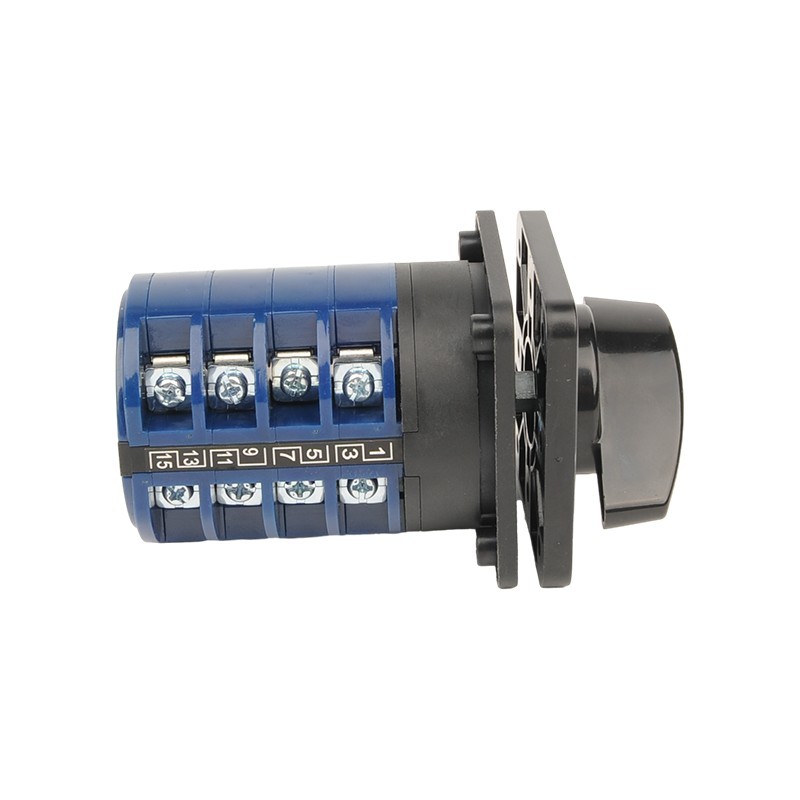

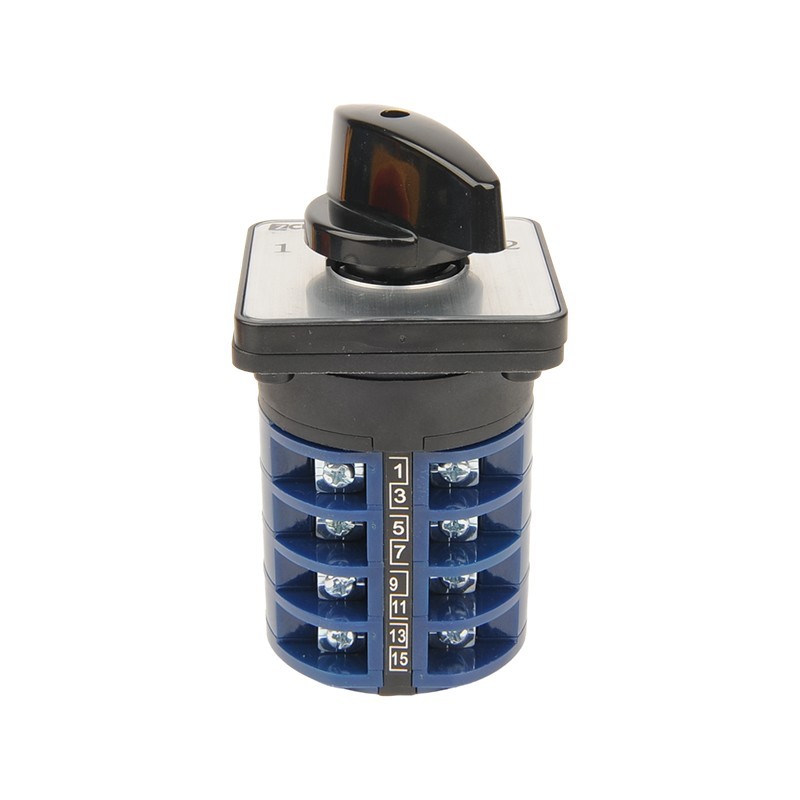

Interruptor rotativo da série LW26

LW26 series transfer switch is mainly suitable for AC50 Hz,rated operational voltage 440V and below,direct voltage 240V and below,rated current to 315A in electrical line,providing manual switching infrequently or disconnecting circuits,for controlling and switching purpose,this switch can control three-phase asynchronous motor directly and can be used for command control and circuit measurement.This product has a extensive use,it Pode ser aplicado ao interruptor de controle de circuito, interruptor do dispositivo de medição, interruptor de controle eletromotor e interruptor da máquina de soldagem elétrica e assim por diante.

Enviar consulta

Descrição do produto

Nossa lixina tem uma longa história na produção de switch universal, para que você possa realmente acreditar na qualidade do nosso switch. O interruptor está em conformidade com a GB/T14048.3, GB/T14048.5 e EN60947-5 Certification. 315A.LW26 Switch da série possui melhores recursos: pequeno volume, função muti, estrutura compacta, materiais seletivos, melhor isolamento, comutação flexível, design seguro e confiável.

Esse comutador está equipado com mecanismos avançados de comutação, permitindo uma operação suave e eficiente.

LIXIN LW26 SERIE

Controles caminho	característica designação		Posição do atuador
Tipo de auto-replicação	A	0 ° 30 °	0-45 °	0 ° -60 °
	B	30 ° -0 ° 30 °	45 ° 0 ° -45 °	60 ° 0 ° -60 °
	X	60-30 = 0 ° 30-60 °
Tipo de localização	C	0 ° 30 °	0 ° 45 °	0 ° 60 °
	D	30 ° 0 ° 30 °	45 ° 0 ° 45 °	60 ° 0 ° 60 °
	E	30 ° 0 ° 30 ° 60 °	45 ° 0 ° 45 ° 90 °	60 ° 060120 °
	F	60 ° 30 ° 0 ° 30 ° 60 °	90 ° 45 ° 0 ° 45 ° 90 °	60 ° 0 ° 60 ° 120 ° 180 °
	G	60 ° 30 ° 0 ° 30 ° 60 ° 90 °	90 ° 45 ° 0 ° 45 ° 90 ° 135 °	120 ° 60 ° 0 ° 60 ° 120 ° 180 °
	H	90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 °	135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 °
		90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 °	135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 ° 180 °
	J	120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 °
	K	120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 °
	L	150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 °
	M	150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° 180 °
	N		45 ° 45 °	30 ° 30 °
	P				90 ° 0 ° 90
	T				0*90 °
	V				90 ° 0 °
	R				270 ° 0 ° 90 ° 180 °
orientação Tipo de auto-replicação	Q	30 ° 0 ° -30 °	45-0 ° 45 °
	S	30 ° -0 ° 60 °	90 ° 0 ° -45
	W		90-45 ° 0 ° 45-90 °
	Z	120 ° -90 ° 0⁰-30 °	135 ° -90 ° 0⁶-45 °

Especificação do tipo de chave de câmera rotativa da série LXIN LW26

Especificação de tipo	IR26-10 ID26-10G IVE2660X	LW26-20 LW26-20X LW26-20C	ILD26-25	ID26-32 LW26-32F	ID26-40 ID26-40F	LW26-63 LW26-63F	ILD26-125	IR26-160	IVE26-250	ID26-315
Ui v	660/690	660	660	660	660	660	660	660	660	660
Com um	10	20	25	32	40	63	125	160	250	315
Ue v	240440	24110240440	24110240440	240440	240440	240440	240440	240 440	240440	240440
o
AC-21A AC-22A a	1010	20 20	25 25	32 32		63 63	100 100	150 150	200200	315 315
AC-23A a	7.57.5	15 15	22 22	30 30	37 37	57 57	90 90	135 135		265 265
AC-3 e	5.55.5	11 11	15 15	22 22	30 30	36 36	75 75	95 95		110 110
AC-4 e	1.751.75	3.5 3.5	6.5 6.5	11 11		15 15	30 30	55 55		95 95
AC-15 e	2.51.5	5 4	8 5	14 6
DC-13 a		12 0,40,4	20 0,5 0,5
Poder de controle nominal P
AC-23A KW	1.8 3	3.7/2.5 7.5/3.7	5.5/311/5.5	75/415/75	185/918.5/9	15/1030/18.5	30/1545/22	37/2275/37		75/37132/55
AC-2 KW	2.53.7	4 7,5	5.5 11	75 15		185 30	30 45	37 55		55 95
AC-3 KW	1.52.2	3/22 5.5/3	4/3 7.5/3.7	55/411/5.5	15/7.515/7.5	11/618.5/11	15/7.530/13	22/1137/18.5		37/2255/30
AC-4 KW	0,370,55	0,55/0,751.5/1.5	1.5/1.13/2.2	27/1.555/3		55/2475/4	6/112/5.5	10/415/7.5		15/7.525/11

LIXIN LW26 SERIE

1. A temperatura do ar ambiente deve permanecer dentro da faixa de -25 ° C a +40 ° C, com uma média de 24 horas não superior a 25 ° C.

2. O limite inferior da temperatura do ar ambiente não deve cair abaixo de -25 ° C.

3. Os locais de instalação não devem exceder uma altitude de 2000m acima do nível do mar.

4. Em condições máximas de temperatura de +40 ° C, a umidade relativa do ar não deve exceder 50%. Níveis mais altos de umidade relativa podem ser permitidos a temperaturas mais baixas, como atingir 90% a 20 ° C. Precauções especiais devem ser tomadas para mitigar a condensação resultante de flutuações de temperatura.

LIXIN LW26 SERIE

1. O interruptor é instalado em um ambiente com condições de nível 3 de poluição.

2. A instalação deve ser realizada de acordo com as instruções fornecidas por nossa fábrica.

Lixin LW26 Série Cam Rotary Switch Centro:

1 Dividido por uso

(1) alternar para a conversão do circuito principal;

(2) transferência do interruptor para controle direto do motor; (3) Transfira o interruptor para controle e medição mestre.

2 De acordo com o modo de operação

(1) tipo de posicionamento;

(2) tipo de auto-replicação;

(3) Tipo de auto-replicação de posicionamento.

3 De acordo com o sistema de contato

(1) o interruptor do tipo de posicionamento possui 1 a 12 seções (apenas 8 seções para 63a e acima dos interruptores);

(2) O interruptor de transferência de tipo de auto-restauração possui 1 a 3 seções (LW26-20; versículos 1 a 8)

(3) O interruptor de transferência para o controle direto do motor possui principalmente de 1 a 6 seções.

Lixina 3 Posição On-off-on Rotary Cam Dimensões e dimensões de montagem:
