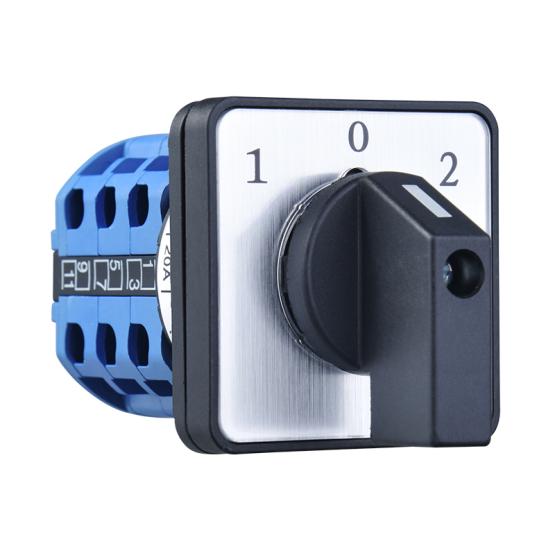

LW26 Series Universal troca de troca Introdução

Série LW26 Universalinterruptor de mudançaé um produto de alta qualidade amplamente utilizado no campo do controle elétrico doméstico. É fabricado por muitas empresas elétricas conhecidas, incluindo a marca Changxin, Changjiang Electric e outras marcas. Esta série de produtos tornou -se um substituto ideal para os interruptores de mudança tradicionais, com seu excelente desempenho, diversas funções e ampla aplicabilidade. A seguir, é apresentada uma introdução abrangente à série LW26 de várias dimensões, como parâmetros técnicos, recursos do produto e campos de aplicação.

1. Visão geral do produto e parâmetros básicos

O interruptor de troca universal da série LW26 é um componente de controle elétrico multiuso, principalmente adequado para circuitos elétricos com 50Hz, a tensão de trabalho classificada 440V e abaixo, tensão CC 240V e abaixo e classificou a corrente de 10A a 160a. O produto está em conformidade com padrões domésticos e internacionais, como GB 14048.3, GB 14048.5, IEC 60947-3, IEC 60947-5-1, e alguns modelos também passaram a certificação dos EUA e são elegíveis para acesso ao mercado internacional.

Esta série de produtos possui especificações completas e os níveis atuais incluem 10a, 20a, 25a, 32a, 63a, 125a e 160a, que podem atender aos requisitos de controle de diferentes cargas de energia. A tensão de isolamento nominal atinge 660V, com bom desempenho de isolamento elétrico. A vida mecânica pode atingir 0,1 × 10⁶ vezes, a vida elétrica é de 0,03 × 10⁶ vezes e a frequência de operação é 120 vezes/hora, adequada para ocasiões em que o circuito não está frequentemente conectado ou desconectado.

2. Recursos do produto e vantagens de design

O interruptor de transferência da série LW26 possui muitos recursos de design excepcionais e vantagens de desempenho:

1. Estrutura compacta e tamanho pequeno: o design otimizado reduz o tamanho do produto, garantindo o desempenho, facilitando a instalação em um espaço limitado. O tamanho do painel possui várias especificações, como 30 × 30 mm, 48 × 48mm, 64 × 64mm, etc., dependendo do modelo.

2. Projeto de segurança de proteção dos dedos: os quatro comutadores LW26-10, LW26-20, LW26-25 e LW26-32F são especialmente projetados com a função de proteção dos dedos para impedir efetivamente os dedos de tocar acidentalmente peças vivas durante a operação e melhorar a segurança do uso.

3. Modo de operação flexível: a operação de conversão do produto é flexível e fornece uma variedade de tipos de alça e ângulos de operação. Alguns modelos podem ser equipados com conchas de proteção com um nível de proteção de IP65, que é adequado para uso em ambientes agressivos.

4. Projeto de alta confiabilidade: a seleção de material é requintada, o desempenho do isolamento é bom e o sistema de contato usa materiais de alta qualidade para garantir a confiabilidade a longo prazo. A aparência é nova e atende às necessidades estéticas dos equipamentos industriais modernos.

5. Modelos de derivados multifuncionais: A série de produtos derivados inclui interruptores de cadeado e interruptores de bloqueio escondidos (63a e abaixo), que podem ser usados ​​como interruptores de corte de energia para equipamentos importantes para impedir a mossoperação e controlar a operação do pessoal não autorizado.

3. Parâmetros técnicos

A série LW26 possui parâmetros técnicos ricos e abrangentes, e diferentes modelos são otimizados para diferentes cenários de aplicação:

(1) Capacidade atual de carga:

-Aplicações AC-21A/AC-22A: 10A a 150A

- Aplicações AC-23A: 7.5A a 135A

- Aplicações AC-3 (controle do motor): 5.5a a 95a

- APLICAÇÕES AC-4 (CONTROLE DE JOG): 1.75A a 55A

(2) Faixa de potência de controle:

-AC-23A: 1,8kW a 75kW (trifásico)

-AC-3: 1,5kW a 37kW (trifásico)

-AC-4: 0,37kW a 15kW (trifásico)

(3) Diversidade de tamanho de instalação:

- Disponível em formulários de painel quadrado e retangular

- O espaçamento do orifício de instalação varia de 20 a 68 mm

- A espessura externa varia de 28 mm a 88 mm

(4) Adaptabilidade ambiental especial:

- temperatura do ambiente de trabalho: -5 ℃ a +40 ℃

- A temperatura média em 24 horas não excede +35 ℃

- A altitude não excede 2000 metros

- deve ser usado em um ambiente limpo

4. Principais áreas de aplicação

Devido ao seu excelente desempenho e ampla adaptabilidade, a série LW26 Universalinterruptor de mudançaé amplamente utilizado em muitos campos:

(1) Campo de controle industrial:

- Como um interruptor de controle de circuito, ele pode realizar a troca de vários estados de circuito

- Interruptor de equipamento de teste, usado para a seleção e troca de circuitos de teste

- Interruptor de controle do motor, controlando diretamente o início, a parada e a reversão de pequenos motores de energia

(2) Campo do sistema de energia:

- Interruptor de controle remoto do equipamento de distribuição de energia

- Dispositivo de comutação de energia, percebendo a conversão de fontes de alimentação principal e de espera

- Controle de medição de mudança de fase de instrumentos de medição elétrica

(3) Campo de equipamentos especiais:

- Switch de troca para máquinas de soldagem elétrica, alguns modelos são particularmente adequados para aplicações de máquina de soldagem

- Circuito de controle de máquina -ferramenta, percebendo a troca de vários modos de operação

- Controle do sistema servo, usado para comutação e combinação de sinal

(4) Campo crítico de segurança:

- Interruptor de corte de energia para equipamentos importantes (usando tipo de cadeado ou modelo derivado do tipo de bloqueio oculto)

-Aplicativo de ambiente à prova de explosão (modelo especial com eixo à prova de explosão)

- Equipamento crítico que precisa impedir o funcionamento não autorizado de operar

5. Substituição do modelo e posicionamento de mercado

A série LW26, como um novo produto de substituição ideal, pode substituir muitos modelos de switch tradicionais existentes na China, incluindo:

- LW2, LW5, LW6, LW8, LW12, LW15 SIGNIFICAÇÕES UNIVERSAL SIVERSAL CONVERSÃO

- Switches de combinação da série HZ5, HZ10, HZ12

- Chaves de conversão em algum equipamento importado

Esta série de produtos é produzida por muitas empresas, entre as quais a marca Changxin Brand LW26, produzida pela Wenzhou Changjiang Electric Switch Factory, passou a certificação dos EUA e é amplamente utilizada pelos fabricantes de máquinas de soldagem doméstica em produtos de máquina de solda exportados. A Zhejiang Fulu Explosion-Propert Technology Co., Ltd. também lançou um modelo à prova de explosão com eixo à prova de explosão, adequado para ambientes perigosos.

6. Guia de seleção

Em aplicações práticas, os seguintes fatores devem ser considerados ao selecionar a série LW26:

(1) Selecione o modelo apropriado

(2) Requisitos de frequência operacional: Para ocasiões que requerem operação frequente, um modelo com uma vida útil mais longa deve ser selecionada

(3) Requisitos de proteção de segurança: Selecione um modelo de travamento para ocasiões que precisam evitar a mossoperação; Selecione um modelo protegido dos dedos para ocasiões com o risco de choque elétrico

(4) Condições ambientais: selecione um modelo de proteção IP65 para ambientes úmidos e empoeirados; Selecione um modelo à prova de chama para ambientes à prova de explosão

(5) Restrições para o espaço de instalação: selecione o tamanho e a espessura apropriados do painel com base no espaço disponível

(6) Controle Complexidade: Selecione o número de nós de contato e métodos de combinação com base no número de circuitos a serem controlados

A série LW26 se tornou uma escolha importante no campo do controle industrial, com seu desempenho abrangente, diversos modelos e ampla aplicabilidade. Seja o controle elétrico tradicional ou os sistemas de automação modernos, a série LW26 Universalinterruptores de mudançapode fornecer soluções confiáveis ​​e flexíveis.
