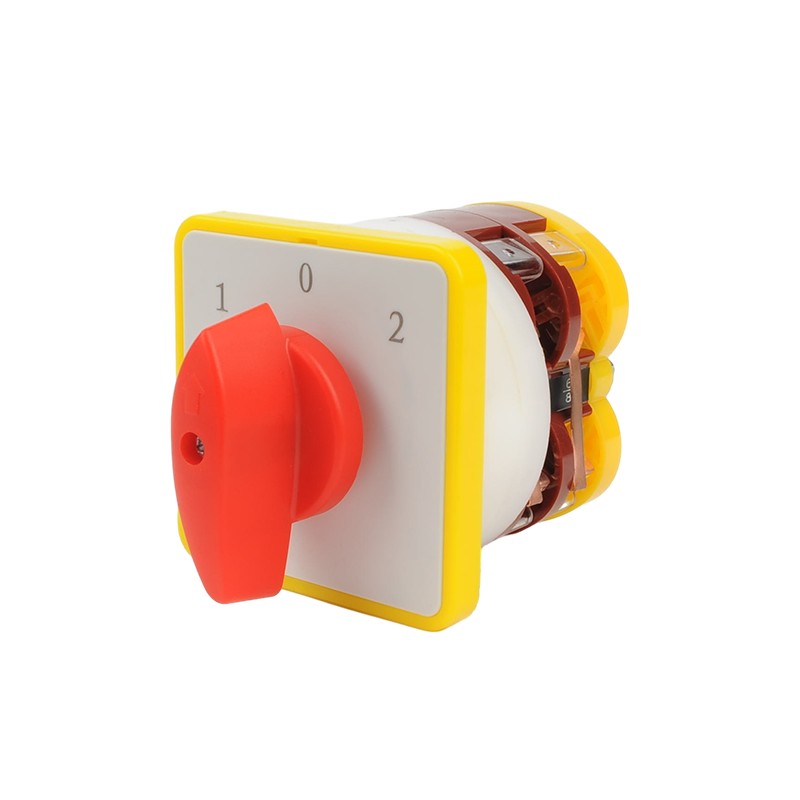

Introdução abrangente à série LW5 Switches de troca universal

Série LW5 Universalinterruptores de mudançasão um dos produtos de troca de troca mais amplamente utilizados no campo de controle elétrico da China. Eles são fabricados por muitas empresas elétricas conhecidas, incluindo Delixi, Tianzheng e outras marcas. Esta série de produtos tornou -se uma escolha ideal para conversão de circuitos de controle elétrico e controle de motor pequeno com sua estrutura confiável, diversas funções e desempenho de alto custo. A seguir, é apresentada uma introdução abrangente à série LW5 de várias dimensões, como visão geral do produto, parâmetros técnicos, classificação de modelos e campos de aplicação.

1. Visão geral do produto e recursos básicos

Série LW5 Universalinterruptores de mudançasão aparelhos elétricos de controle mestre multiuso, utilizados principalmente em circuitos com 50Hz CA, tensão classificada até 500V e tensão CC até 440V. De acordo com diferentes usos, eles podem ser divididos em duas categorias:

(1) Chaves de troca de controle mestre: usados ​​para a conversão de circuitos de controle elétrico.

(2) Interruptores de troca de controle do motor: podem controlar diretamente os motores assíncronos de 5,5kW e abaixo.

Esta série de produtos adota design modular e o número de seções do sistema de contato pode ser configurado com flexibilidade de 1 a 16 para atender aos requisitos de controle de diferentes complexidade. O modo de operação é dividido em dois tipos: tipo de posicionamento e tipo de auto-retenção, e a aparência do atuador está disponível no tipo de alça de bola e no tipo de botão. O formulário de proteção inclui tipo aberto e tipo de proteção (IP40) para atender aos diferentes requisitos do ambiente de instalação.

2. Parâmetros técnicos centrais e indicadores de desempenho

(1) Parâmetros elétricos:

- Tensão de isolamento nominal: 500V

- Tensão de trabalho com classificação:

AC: 500V e abaixo

DC: 440V e abaixo

- Corrente de aquecimento convencional: 16a

- Capacidade de controle do motor: 5,5kW e abaixo do motor assíncrono da gaiola de triplo e trifásicos

(2) Propriedades mecânicas:

- Vida mecânica: mais de 1 milhão de vezes

- Vida elétrica: mais de 200.000 vezes

- Frequência operacional:

* Sistema de trabalho do ciclo intermitente: 300 vezes/hora

* Sistema de trabalho de oito horas

(3) parâmetros estruturais:

- Número de seções do sistema de contato: 1-16 seções

- Número de contatos por seção: grupo de contato duplo

- Método de instalação: Instalação do painel

- Dimensões: varia de acordo com o número de seções e o modo de operação

3. Análise e classificação do modelo de produto

As regras de nomeação do modelo da série LW5 contêm informações ricas. Veja LW5-16/5.5N3 como exemplo:

- LW5: série de produtos

- 16: Corrente térmica convencional 16A

- 5.5n: pode controlar o motor de 5,5kW e a conversão reversível (n)

- 3: contato de 3 seções

De acordo com diferentes métodos de classificação, a série LW5 pode ser dividida em:

(1) De acordo com o objetivo:

- Controle mestre (códigos como Q1, Q2)

-Controle do motor (conversão N-reversível, velocidade S-dual, SN-Dual Speed ​​reversível, etc.)

(2) De acordo com o modo de operação:

- Tipo de posicionamento (a alça permanece na posição operacional)

- Tipo de auto-retenção (o identificador retorna automaticamente para a posição original)

(3) De acordo com a aparência do atuador:

- Tipo de alça de bola

- Tipo de botão

(4) De acordo com o formulário de proteção:

- Tipo aberto

- Tipo de proteção (IP40)

4. Áreas de aplicação típicas

O interruptor de troca universal da série LW5 é amplamente utilizado nos campos a seguir devido às suas características flexíveis e confiáveis:

(1) Campo de controle industrial:

- Conversão de circuitos de controle elétrico

- Controle direto de pequenos motores de potência (iniciar, parar, conversão reversível, mudança de velocidade, etc.)

- Circuito de controle de máquina -ferramenta

- Interruptor de equipamento de teste

(2) Campo do sistema de energia:

- Interruptor de controle remoto do equipamento de distribuição de energia

- Controle de medição de fase de instrumentos de medição elétrica

- Dispositivo de comutação de energia

(3) Campo elétrico de construção:

- Sistema de controle de iluminação

- Controle de equipamento de ventilação

- Sistema de controle de elevadores

5. Modelos especiais e séries derivadas

Além dos modelos padrão, a série LW5 também inclui alguns modelos especiais e séries derivadas:

(1) LW5 à prova de explosão:

- Aplicável à Zona 1 do ambiente a gás explosivo e à zona 2

- Marca à prova de explosão: exdbebiict6gb

- Nível de proteção: IP65/IP66

- Corrente classificada: 10a-20a

- amplamente utilizado em locais perigosos, como petróleo, indústrias farmacêuticas e produtos farmacêuticos

(2) interruptor de conversão reversível protetor LW5-16/5.5N3:

- Nível de proteção à habitação IP40

- Especialmente usado para controle reversível de motores

- Corrente convencional de aquecimento fechado 16A

(3) Modelo com função de cadeado:

- Evite a operação não autorizada

- Usado para gerenciamento de energia de equipamentos importantes

6. Guia de seleção e instalação

(1) Pontos de seleção:

- Selecione o valor nominal de acordo com o tipo de carga (resistivo/indutivo) e tamanho atual

- Selecione o número de seções de contato de acordo com a complexidade de controle

- Selecione o tipo de alça de acordo com os hábitos operacionais

- Selecione o nível de proteção de acordo com as condições ambientais

(2) Precauções de instalação:

- Abra estritamente o buraco de acordo com o tamanho do produto

- Os terminais de fiação devem estar firmemente conectados

- Evite usar em ambientes úmidos, empoeirados ou corrosivos

- Verifique regularmente o status de contato e a flexibilidade do mecanismo de operação

(3) Recomendações de manutenção:

- Limpe os contatos regularmente

- Verifique se o mecanismo operacional é flexível

- interruptores que não são usados ​​por um longo tempo devem ser operados várias vezes regularmente

A série LW5 Universalinterruptor de mudançatornou -se um produto clássico no campo de controle elétrico doméstico, com seu design maduro, desempenho confiável e preço econômico. Seja simples conversão de linha ou controle motor de baixa potência, a série LW5 pode fornecer uma solução adequada. Através de seleção razoável e instalação e uso corretos, suas vantagens de desempenho podem ser totalmente utilizadas para fornecer garantia de operação confiável para vários sistemas de controle elétrico.
