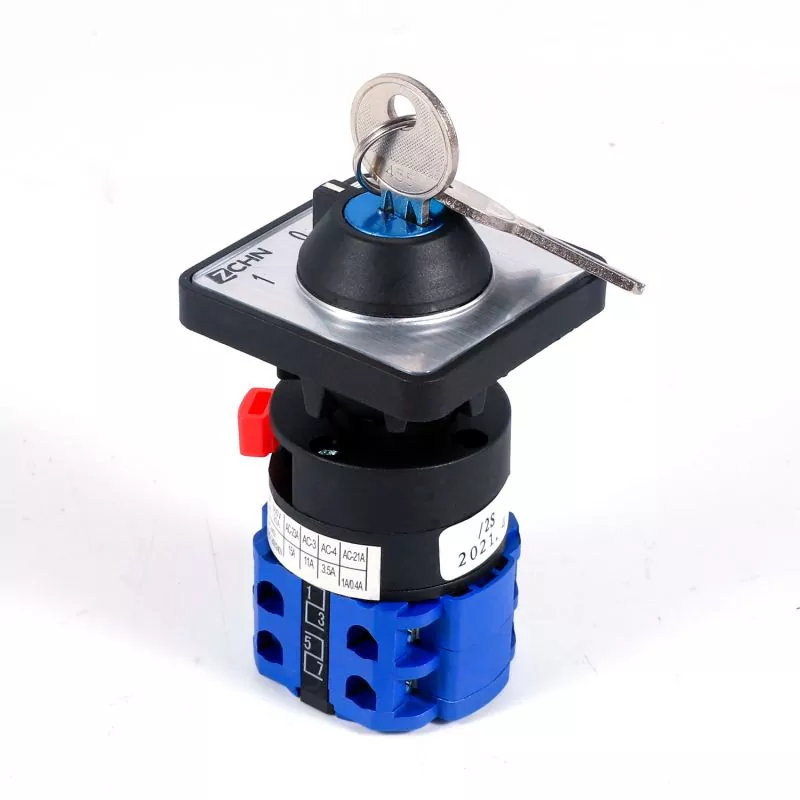

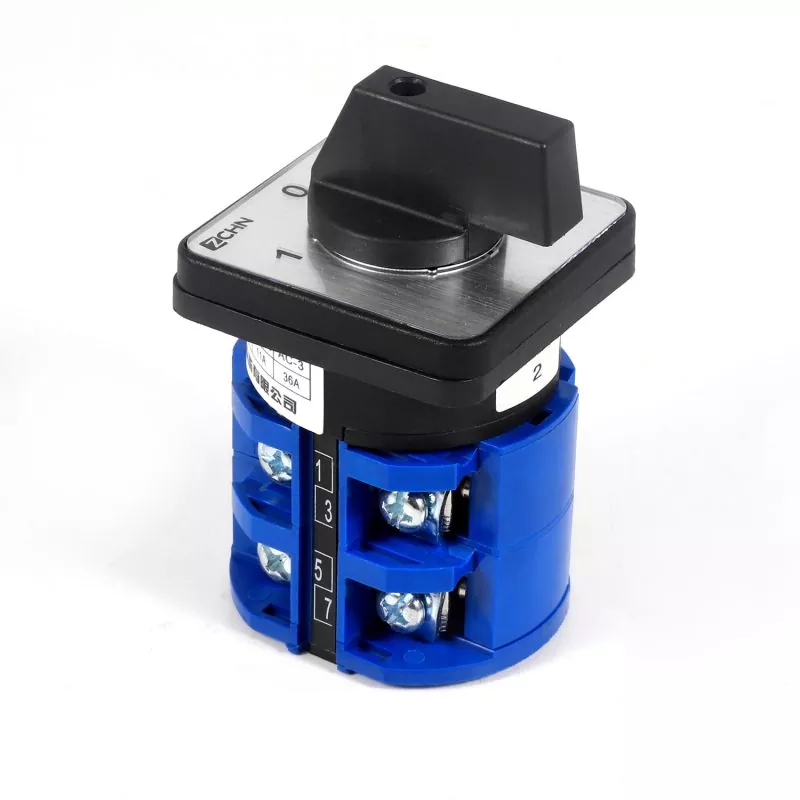

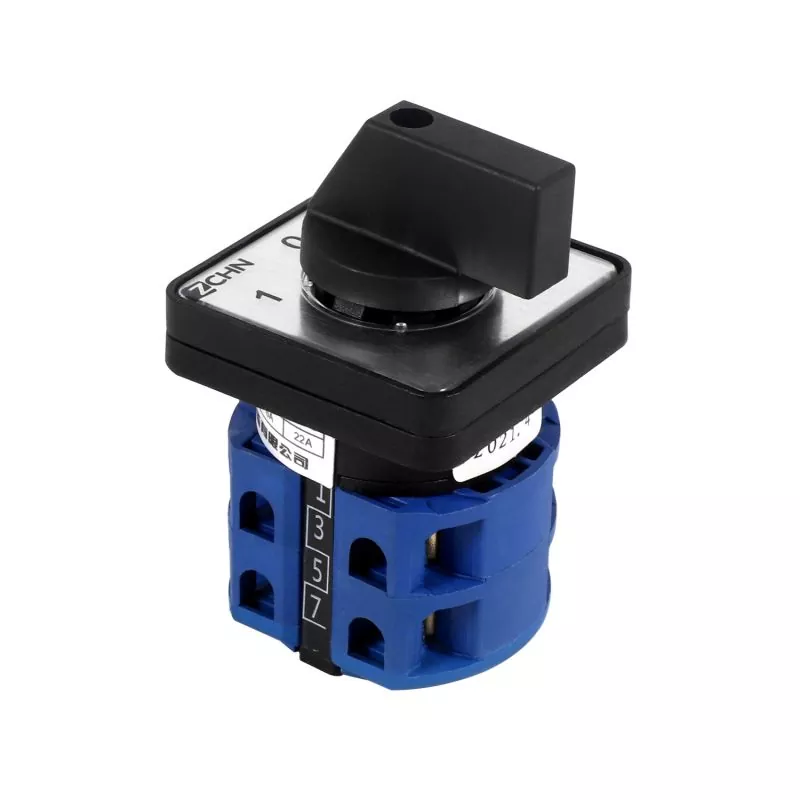

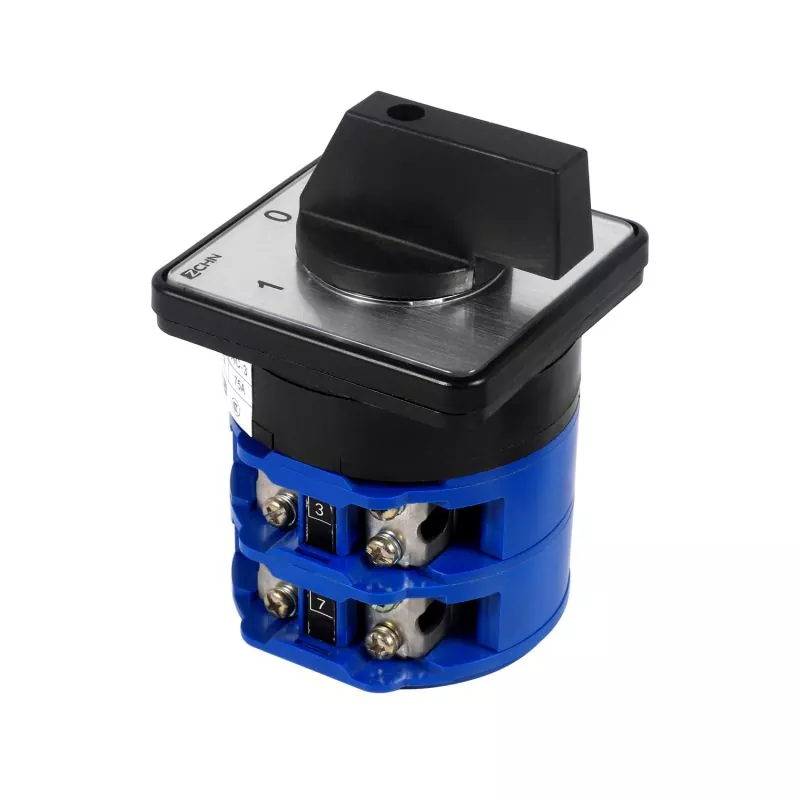

Como fabricante profissional, gostaríamos de fornecer interruptor Cam Lixin Szw26-20/D303.3 de alta qualidade. Este interruptor de came foi projetado para fornecer controle confiável para vários circuitos elétricos. Oferece três posições: Ligado, Desligado e Ligado, permitindo flexibilidade nas conexões e desconexões do circuito.

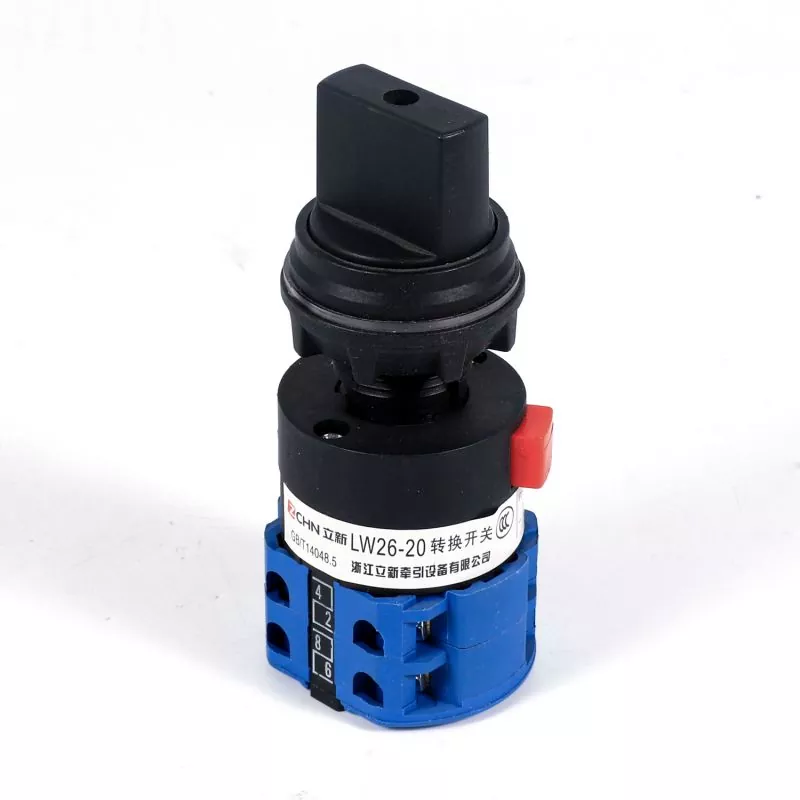

A chave de came SZW26-20/D303.3 é um modelo específico da série LW26 de chaves de came rotativas. Aqui está uma visão geral de seus recursos e especificações:
Modelo: SZW26-20/D303.3
Classificação atual: O “20” no número do modelo normalmente indica uma classificação atual de 20A, o que significa que pode suportar uma corrente máxima de 20 amperes.
Compatibilidade de tensão: É adequado para tensões CA e CC. As classificações de tensão específicas podem variar dependendo do modelo e dos requisitos da aplicação.
Certificações: O switch cam SZW26-20/D303.3 provavelmente é certificado para atender aos padrões da indústria, como GB/T 14048.3, GB/T 14048.5 e padrões potencialmente internacionais como EN60947-5-1.
Recursos de segurança: Como outros interruptores da série LW26, pode incluir recursos de segurança, como proteção para os dedos, para garantir uma operação segura.
Aplicações: Este interruptor de came pode ser usado em diversas aplicações, incluindo controle de circuito, equipamento de teste, controle de motor e controle de comando primário. É particularmente adequado para aplicações que requerem ajuste de velocidade ou controle preciso.
No geral, o interruptor de came SZW26-20/D303.3 oferece desempenho confiável e flexibilidade no controle de circuitos elétricos, tornando-o um componente versátil em ambientes industriais e comerciais.
Controls caminho |
característica designação |
Posição do atuador |
|||
Tipo auto-replicante |
A |
0°30° |
0-45° |
0°-60° |
|
B |
30°-0°30° |
45°0°-45° |
60°0°-60° |
||
X |
60-30=0°30-60° |
||||
Tipo de localização |
C |
0°30° |
0°45° |
0°60° |
|
D |
30°0°30° |
45°0°45° |
60°0°60° |
||
E |
30°0°30°60° |
45°0°45°90° |
60°0*60*120° |
||
F |
60°30°0°30°60° |
90°45°0°45°90° |
60°0°60°120°180° |
||
G |
60°30°0°30°60°90° |
90°45°0°45°90°135° |
120°60°0°60°120°180° |
||
H |
90°60°30°0°30°60°90° |
135°90°45°0°45°90°135° |
|||
90°60°30°0°30°60°90°120° |
135°90°45°0°45°90°135°180° |
||||
J |
120°90°60°30°0°30°60°90°120° |
||||
K |
120°90°60°30°0°30°60°90°120°150° |
||||
L |
150°120°90°60°30°0°30°60°90°120°150° |
||||
M |
150°120°90°60°30°0°30°60°90°120°150°180° |
||||
N |
45° 45° |
30°30° |
|||
P |
90°0°90 |
||||
T |
0*90° |
||||
V |
90°0° |
||||
R |
270°0°90°180° |
||||
orientação Tipo auto-replicante |
Q |
30°0°-30° |
45-0°45° |
||
S |
30°-0°60° |
90°0°-45 |
|||
W |
90-45°0°45-90° |
||||
Z |
120°-90°0⁰-30° |
135°-90°0⁶-45° |
Especificação de tipo |
LW26-10 LW26-10G LW26-10X |
LW26-20 LW26-20X LW26-20C |
LW26-25 |
LW26-32 LW26-32F |
LW26-40 LW26-40F |
LW26-63 LW26-63F |
LW26-125 |
LW26-160 |
LW26-250 |
LW26-315 |
Ui V |
660/690 |
660 |
660 |
660 |
660 |
660 |
660 |
660 |
660 |
660 |
É A |
10 |
20 |
25 |
32 |
40 |
63 |
125 |
160 |
250 |
315 |
Ué V |
240440 |
24110240440 |
24110240440 |
240440 |
240440 |
240440 |
240440 |
240 440 |
240440 |
240440 |
o |
||||||||||
AC-21A AC-22A A |
1010 |
20 20 |
25 25 |
32 32 |
63 63 |
100 100 |
150 150 |
200200 |
315 315 |
|
AC-23A A |
7.57.5 |
15 15 |
22 22 |
30 30 |
37 37 |
57 57 |
90 90 |
135 135 |
265 265 |
|
AC-3 A |
5.55.5 |
11 11 |
15 15 |
22 22 |
30 30 |
36 36 |
75 75 |
95 95 |
110 110 |
|
AC-4 A |
1.751.75 |
3,5 3,5 |
6,5 6,5 |
11 11 |
15 15 |
30 30 |
55 55 |
95 95 |
||
AC-15 A |
2.51.5 |
5 4 |
8 5 |
14 6 |
||||||
DC-13 A |
12 0.40.4 |
20 0,5 0,5 |
||||||||
Potência de controle nominal P |
||||||||||
AC-23A KW |
1.8 3 |
3,7/2,5 7,5/3,7 |
5,5/311/5,5 |
75/415/75 |
185/918.5/9 |
15/1030/18,5 |
30/1545/22 |
37/2275/37 |
75/37132/55 |
|
AC-2 KW |
2.53.7 |
4 7,5 |
5.5 11 |
75 15 |
185 30 |
30 45 |
37 55 |
55 95 |
||
AC-3 KW |
1.52.2 |
22/03 5,5/3 |
4/3 7,5/3,7 |
55/411/5,5 |
15/7.515/7.5 |
11/618.5/11 |
15/7.530/13 |
22/1137/18.5 |
37/2255/30 |
|
AC-4 KW |
0,370,55 |
0,55/0,751,5/1,5 |
1,5/1,13/2,2 |
27/1.555/3 |
55/2475/4 |
6/312/5,5 |
10/415/7,5 |
15/7.525/11 |
1. A temperatura do ar ambiente deve permanecer na faixa de -25°C a +40°C, com média de 24 horas não excedendo 25°C.
2. O limite inferior da temperatura do ar ambiente não deve cair abaixo de -25°C.
3. Os locais de instalação não devem exceder uma altitude de 2.000 m acima do nível do mar.
4. Em condições de temperatura máxima de +40°C, a umidade relativa do ar não deve exceder 50%. Níveis mais elevados de umidade relativa podem ser permitidos em temperaturas mais baixas, como atingir 90% a 20°C. Devem ser tomadas precauções especiais para mitigar a condensação resultante das flutuações de temperatura.
1. O switch é instalado em um ambiente com condições de nível de poluição 3.
2. A instalação deve ser realizada de acordo com as instruções fornecidas pela nossa fábrica.
1 Dividido por uso
(1) Chave para conversão do circuito principal;
(2) Chave de transferência para controle direto do motor; (3) Chave de transferência para controle mestre e medição.
2 De acordo com o modo de operação
(1) Tipo de posicionamento;
(2) tipo auto-replicante;
(3) Posicionamento do tipo auto-replicante.
3 De acordo com o sistema de contato
(1) A chave do tipo posicionamento possui de 1 a 12 seções (apenas 8 seções para chaves 63A e superiores);
(2) A chave de transferência do tipo auto-restauradora possui 1 a 3 seções (LW26-20; Versículos 1 a 8)
(3) A chave de transferência para controle direto do motor possui principalmente de 1 a 6 seções.
