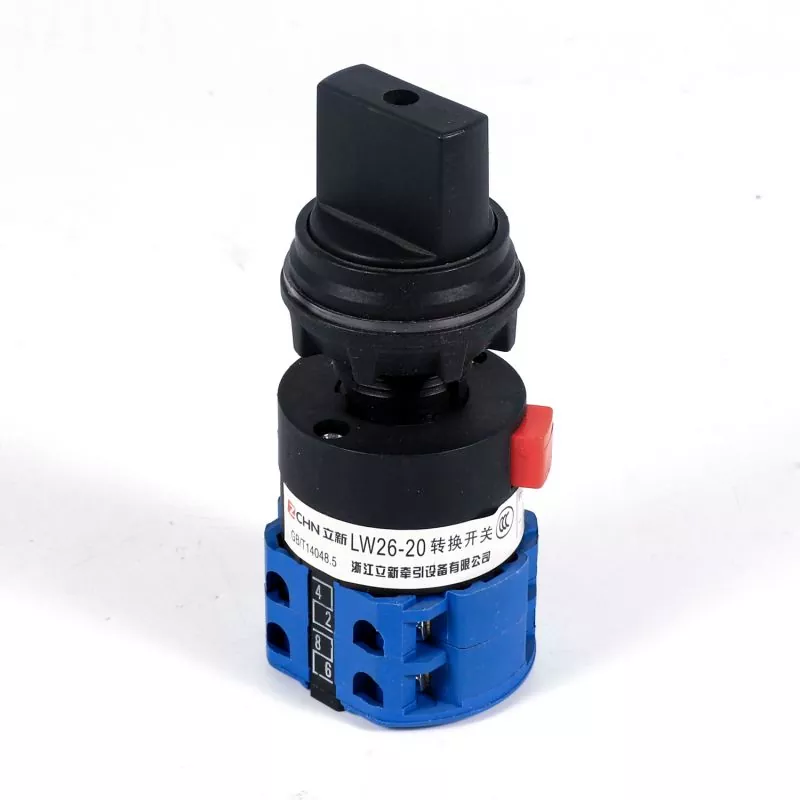

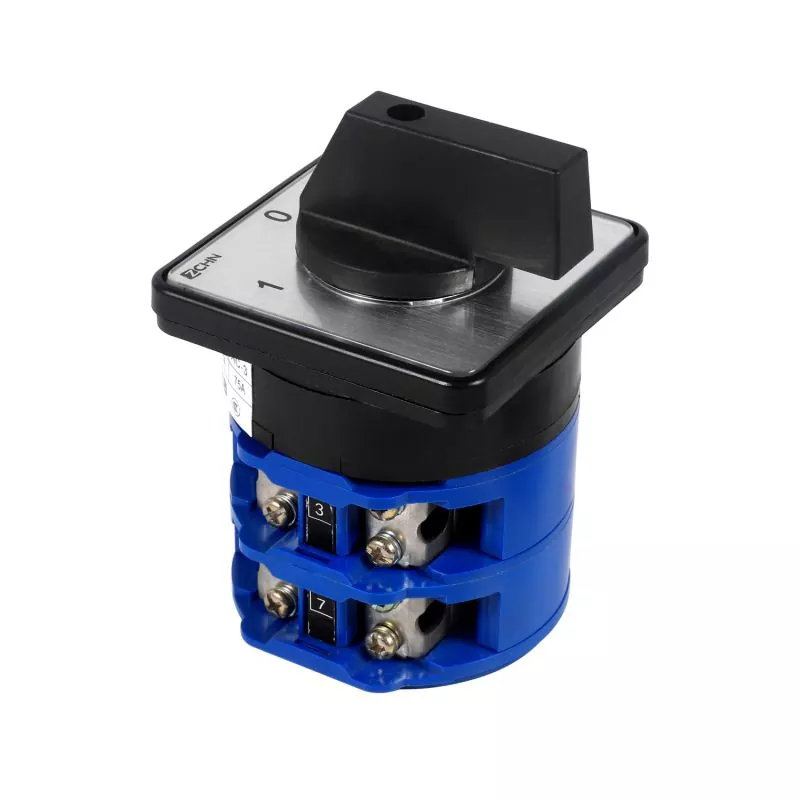

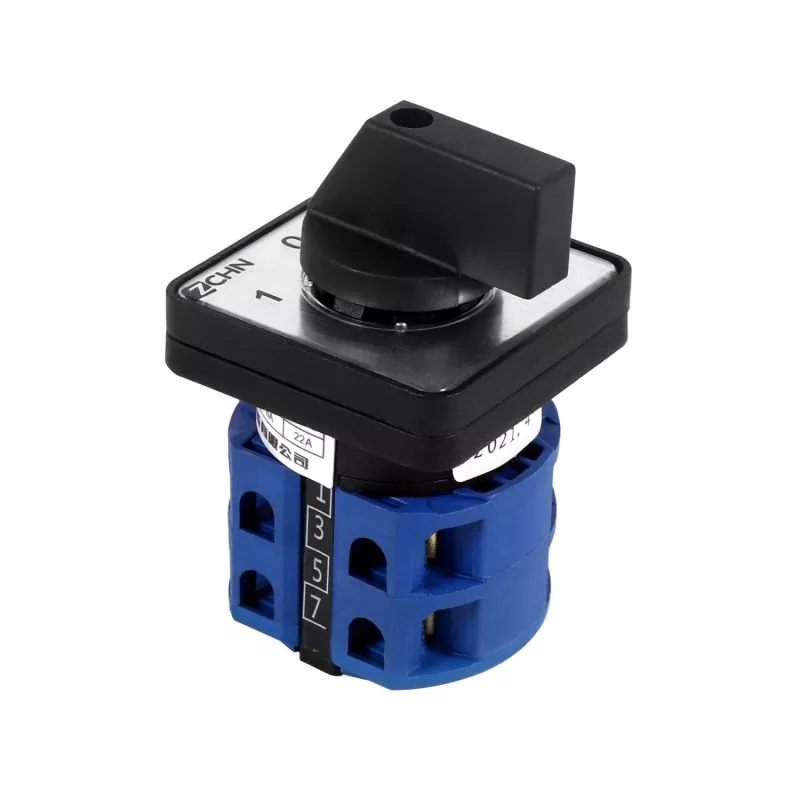

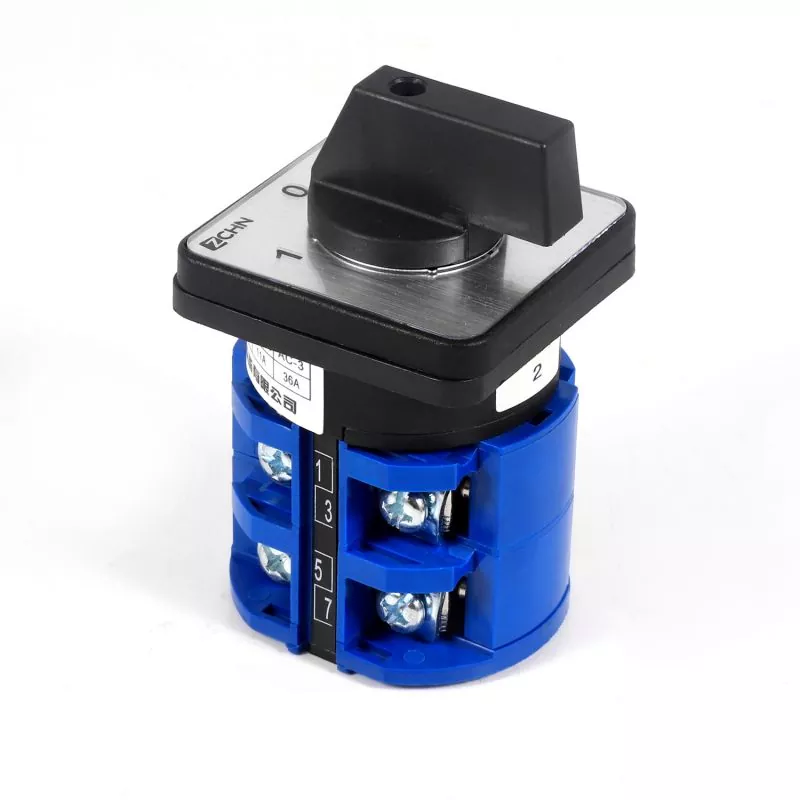

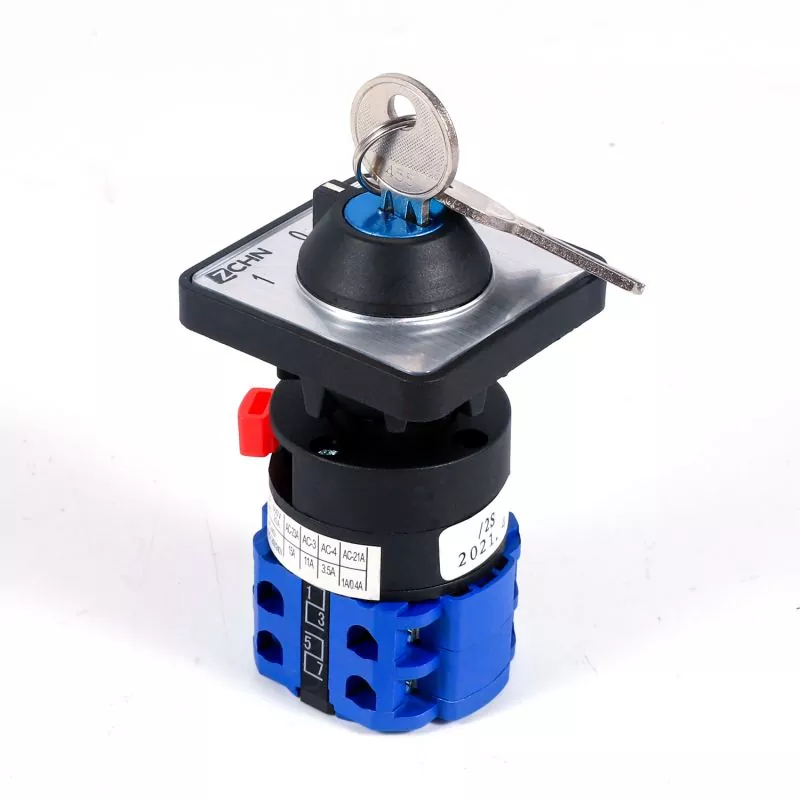

Interruptor de came rotativo liga-desliga-liga de 3 posições

As chaves rotativas da série LW26, incluindo a chave de came rotativa liga-desliga-liga de 3 posições, são projetadas para uso em circuitos elétricos operando em CA 50 Hz, acomodando tensões operacionais nominais de até 440 V CA e tensões CC de até 240 V, com correntes nominais atingindo 315A. Essas chaves servem como controles confiáveis ​​para conexões ou desconexões manuais de circuitos pouco frequentes, oferecendo versatilidade no gerenciamento de diversas aplicações. Além disso, eles facilitam o controle direto sobre motores assíncronos trifásicos, atendendo às necessidades primárias de controle de comando e medição de circuitos.

Projetado especificamente para aplicações que necessitam de ajuste de velocidade, o interruptor rotativo liga-desliga-liga de 3 posições aumenta a flexibilidade operacional. Com suas diversas funcionalidades, a série LW26 é útil como chaves de controle de circuito, chaves de equipamentos de teste, chaves de controle de motores e chaves de controle de comando primário, incluindo aplicações em máquinas de soldagem.

Certificada para atender padrões como GB/T 14048.3, GB/T 14048.5 e EN60947-5-1, a série LW26 garante conformidade com as regulamentações do setor. Disponíveis em diversas especificações, de 10A a 315A, esses interruptores apresentam designs compactos, seleção meticulosa de materiais e propriedades de isolamento robustas. Suas operações de comutação flexíveis, juntamente com recursos de segurança como proteção contra dedos em modelos como LW26-10, LW26-20, LW26-25 e LW26-32, garantem desempenho confiável em diversos ambientes.

Oferecendo uma solução inovadora, a série LW26 serve como um upgrade ideal, capaz de substituir modelos de chaves mais antigos como LW2, LW5, LW6, LW8, LW12, HZ5, HZ10 e HZ12, bem como chaves de comutação de equipamentos importados.

Interruptor de came rotativo liga-desliga-liga Lixin de 3 posições   Combinação de modo de operação e posição do atuador

Chave de came rotativa liga-desliga-liga Lixin de 3 posições Especificação de tipo

Interruptor de came rotativo liga-desliga-liga Lixin de 3 posições Condição normal de funcionamento

1. A temperatura do ar ambiente deve permanecer na faixa de -25°C a +40°C, com média de 24 horas não excedendo 25°C.

2. O limite inferior da temperatura do ar ambiente não deve cair abaixo de -25°C.

3. Os locais de instalação não devem exceder uma altitude de 2.000 m acima do nível do mar.

4. Em condições de temperatura máxima de +40°C, a umidade relativa do ar não deve exceder 50%. Níveis mais elevados de umidade relativa podem ser permitidos em temperaturas mais baixas, como atingir 90% a 20°C. Devem ser tomadas precauções especiais para mitigar a condensação resultante das flutuações de temperatura.

Interruptor de câmera rotativa liga-desliga-liga Lixin de 3 posições Condição de instalação:

1. The switch is installed in an environment with pollution level 3 conditions.

2. A instalação deve ser realizada de acordo com as instruções fornecidas pela nossa fábrica.

Tipo de interruptor de câmera rotativa liga-desliga-liga Lixin de 3 posições:

1 Dividido por uso

(1) Chave para conversão do circuito principal;

(2) Chave de transferência para controle direto do motor; (3) Chave de transferência para controle mestre e medição.

2 De acordo com o modo de operação

(1) Tipo de posicionamento;

(2) tipo auto-replicante;

(3) Posicionamento do tipo auto-replicante.

3 De acordo com o sistema de contato

(1) A chave do tipo posicionamento possui de 1 a 12 seções (apenas 8 seções para chaves 63A e superiores);

(2) A chave de transferência do tipo auto-restauradora possui 1 a 3 seções (LW26-20; Versículos 1 a 8)

(3) A chave de transferência para controle direto do motor possui principalmente de 1 a 6 seções.

Interruptor de câmera rotativa liga-desliga-liga Lixin de 3 posições Dimensões gerais e dimensões de montagem:
