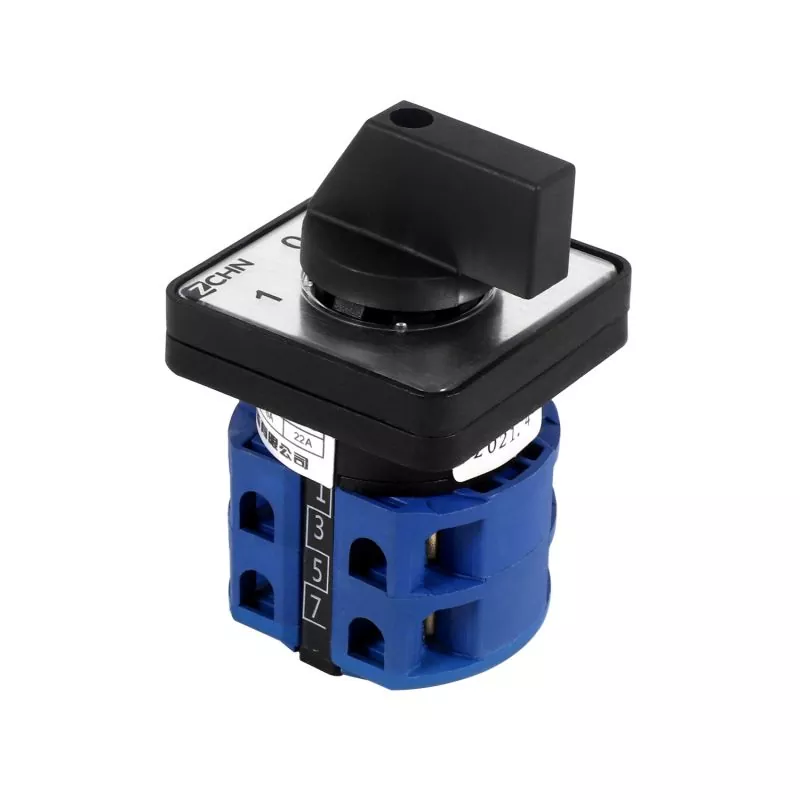

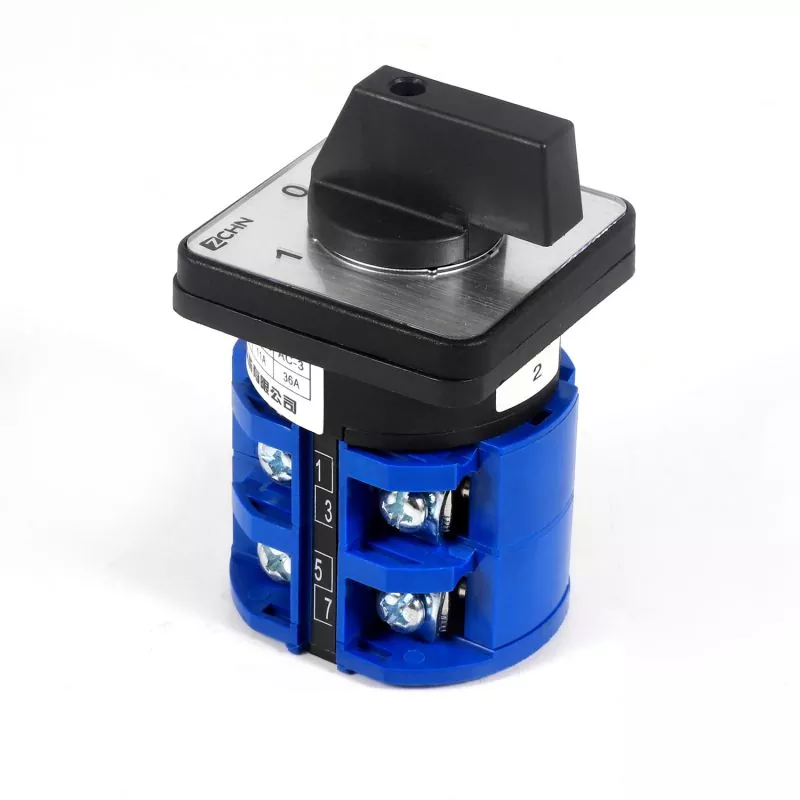

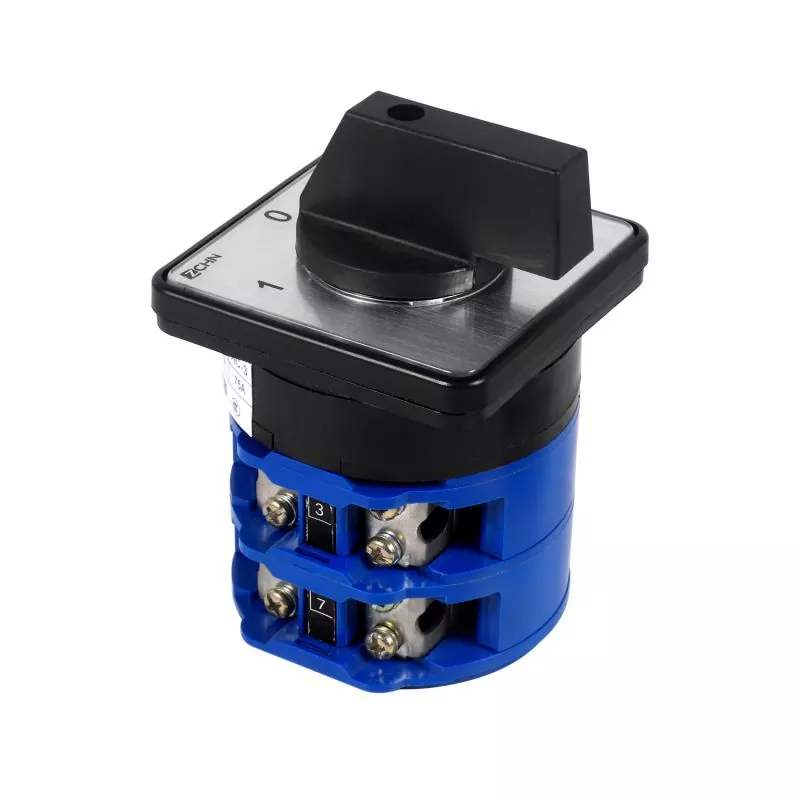

Você pode ter a certeza de comprar Lixin Lw26 63 Cam Switch para mudança de velocidade de nossa fábrica. O switch gerencia e regula com eficácia a velocidade de motores e máquinas, proporcionando transições perfeitas entre diferentes configurações de velocidade. Adequado para uma variedade de aplicações, este interruptor é ideal para controlar motores em uma variedade de ambientes industriais e comerciais, incluindo sistemas de transporte, ventiladores, bombas e outros equipamentos que exigem regulação de velocidade.
As chaves rotativas da série LW26 são projetadas principalmente para uso em circuitos elétricos operando em CA 50 Hz, com tensões operacionais nominais de até 440 V e tensões CC de até 240 V e correntes nominais de até 315 A. Essas chaves são adequadas para conexões ou desconexões manuais de circuitos pouco frequentes, servindo como controles ou chaves. Além disso, eles podem controlar diretamente motores assíncronos trifásicos e ser usados para controle de comando primário e medição de circuitos. O interruptor de came LW26 63 para mudança de velocidade é especificamente adaptado para aplicações que exigem ajuste de velocidade. Com uma ampla gama de aplicações, eles servem como chaves de controle de circuitos, chaves de equipamentos de teste, chaves de controle de motores e chaves de controle de comando primário, bem como chaves de comutação para máquinas de soldagem.

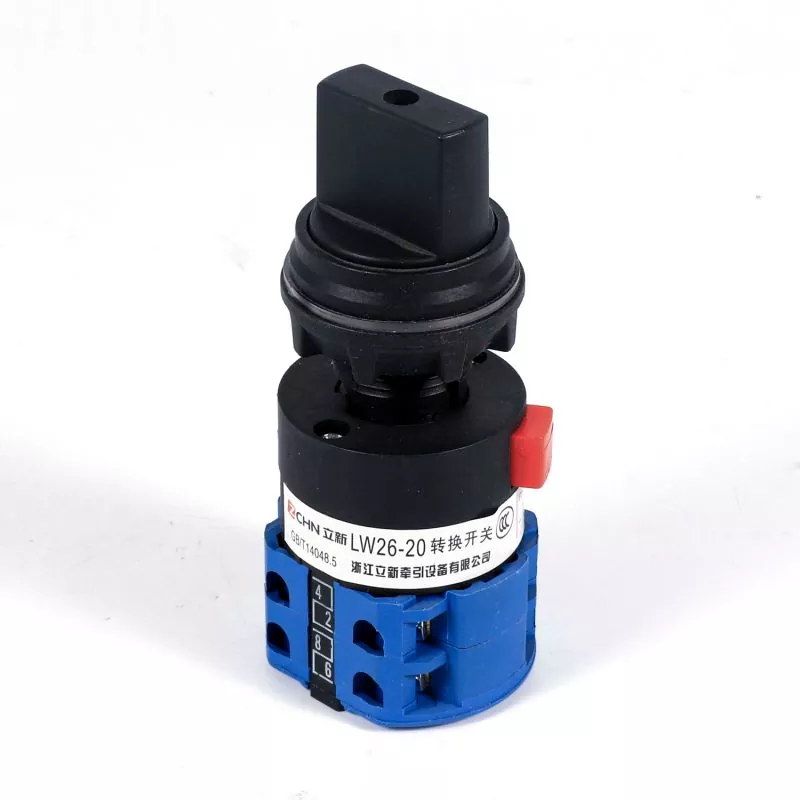

O produto está em conformidade com certificações incluindo GB/T 14048.3, GB/T 14048.5 e EN60947-5-1. Os switches da série LW26 vêm em várias especificações, variando de 10A a 315A. Essas chaves apresentam tamanho compacto, funcionalidade versátil, estrutura compacta, seleção meticulosa de materiais, boas propriedades de isolamento, operações de comutação flexíveis, segurança, confiabilidade e aparência inovadora. Além disso, os interruptores LW26-10, LW26-20, LW26-25 e LW26-32 também possuem proteção para os dedos.
Com ampla aplicabilidade, as chaves da série LW26 representam um produto de reposição ideal de nova geração, capaz de substituir diversos tipos de chaves como LW2, LW5, LW6, LW8, LW12, HZ5, HZ10, HZ12 e chaves de comutação encontradas em equipamentos importados.
Controles caminho |
característica designação |
Posição do atuador |
|||
Tipo auto-replicante |
A |
0°30° |
0-45° |
0°-60° |
|
B |
30°-0°30° |
45°0°-45° |
60°0°-60° |
||
X |
60-30=0°30-60° |
||||
Tipo de localização |
C |
0°30° |
0°45° |
0°60° |
|
D |
30°0°30° |
45°0°45° |
60°0°60° |
||
E |
30°0°30°60° |
45°0°45°90° |
60°0*60*120° |
||
F |
60°30°0°30°60° |
90°45°0°45°90° |
60°0°60°120°180° |
||
G |
60°30°0°30°60°90° |
90°45°0°45°90°135° |
120°60°0°60°120°180° |
||
H |
90°60°30°0°30°60°90° |
135°90°45°0°45°90°135° |
|||
90°60°30°0°30°60°90°120° |
135°90°45°0°45°90°135°180° |
||||
J |
120°90°60°30°0°30°60°90°120° |
||||
K |
120°90°60°30°0°30°60°90°120°150° |
||||
L |
150°120°90°60°30°0°30°60°90°120°150° |
||||
M |
150°120°90°60°30°0°30°60°90°120°150°180° |
||||
N |
45° 45° |
30°30° |
|||
P |
90°0°90 |
||||
T |
0*90° |
||||
V |
90°0° |
||||
R |
270°0°90°180° |
||||
orientação Tipo auto-replicante |
Q |
30°0°-30° |
45-0°45° |
||
S |
30°-0°60° |
90°0°-45 |
|||
W |
90-45°0°45-90° |
||||
Z |
120°-90°0⁰-30° |
135°-90°0⁶-45° |
Especificação de tipo |
LW26-10 LW26-10G LW26-10X |
LW26-20 LW26-20X LW26-20C |
LW26-25 |
LW26-32 LW26-32F |
LW26-40 LW26-40F |
LW26-63 LW26-63F |
LW26-125 |
LW26-160 |
LW26-250 |
LW26-315 |
Ui V |
660/690 |
660 |
660 |
660 |
660 |
660 |
660 |
660 |
660 |
660 |
É A |
10 |
20 |
25 |
32 |
40 |
63 |
125 |
160 |
250 |
315 |
Ué V |
240440 |
24110240440 |
24110240440 |
240440 |
240440 |
240440 |
240440 |
240 440 |
240440 |
240440 |
o |
||||||||||
AC-21A AC-22A A |
1010 |
20 20 |
25 25 |
32 32 |
63 63 |
100 100 |
150 150 |
200200 |
315 315 |
|
AC-23A A |
7.57.5 |
15 15 |
22 22 |
30 30 |
37 37 |
57 57 |
90 90 |
135 135 |
265 265 |
|
AC-3 A |
5.55.5 |
11 11 |
15 15 |
22 22 |
30 30 |
36 36 |
75 75 |
95 95 |
110 110 |
|
AC-4 A |
1.751.75 |
3,5 3,5 |
6,5 6,5 |
11 11 |
15 15 |
30 30 |
55 55 |
95 95 |
||
AC-15 A |
2.51.5 |
5 4 |
8 5 |
14 6 |
||||||
DC-13 A |
12 0.40.4 |
20 0.5 0.5 |
||||||||
Potência de controle nominal P |
||||||||||
AC-23A KW |
1.8 3 |
3,7/2,5 7,5/3,7 |
5,5/311/5,5 |
75/415/75 |
185/918.5/9 |
15/1030/18,5 |
30/1545/22 |
37/2275/37 |
75/37132/55 |
|
AC-2 KW |
2.53.7 |
4 7,5 |
5.5 11 |
75 15 |
185 30 |
30 45 |
37 55 |
55 95 |
||
AC-3 KW |
1.52.2 |
3/22 5.5/3 |
4/3 7,5/3,7 |
55/411/5,5 |
15/7.515/7.5 |
11/618.5/11 |
15/7.530/13 |
22/1137/18.5 |
37/2255/30 |
|
AC-4 KW |
0,370,55 |
0,55/0,751,5/1,5 |
1,5/1,13/2,2 |
27/1.555/3 |
55/2475/4 |
6/312/5,5 |
10/415/7,5 |
15/7.525/11 |
1. A temperatura do ar ambiente não excede +40°C, e a temperatura média durante 24 horas não excede 25°C.
2. O limite inferior da temperatura do ar ambiente não excede -25°C.
3. A altitude do local de instalação não excede 2.000 m.
4. Quando a temperatura máxima é de +40°C, a umidade relativa do ar não excede 50%. Uma umidade relativa mais alta pode ser permitida em temperaturas mais baixas, por exemplo, atingindo 90% a 20°C. Devem ser tomadas medidas especiais para resolver a condensação ocasionalmente causada por mudanças de temperatura.
1. O switch é instalado em um ambiente com condições de nível de poluição 3.
2. A instalação deve ser realizada de acordo com as instruções fornecidas pela nossa fábrica.
