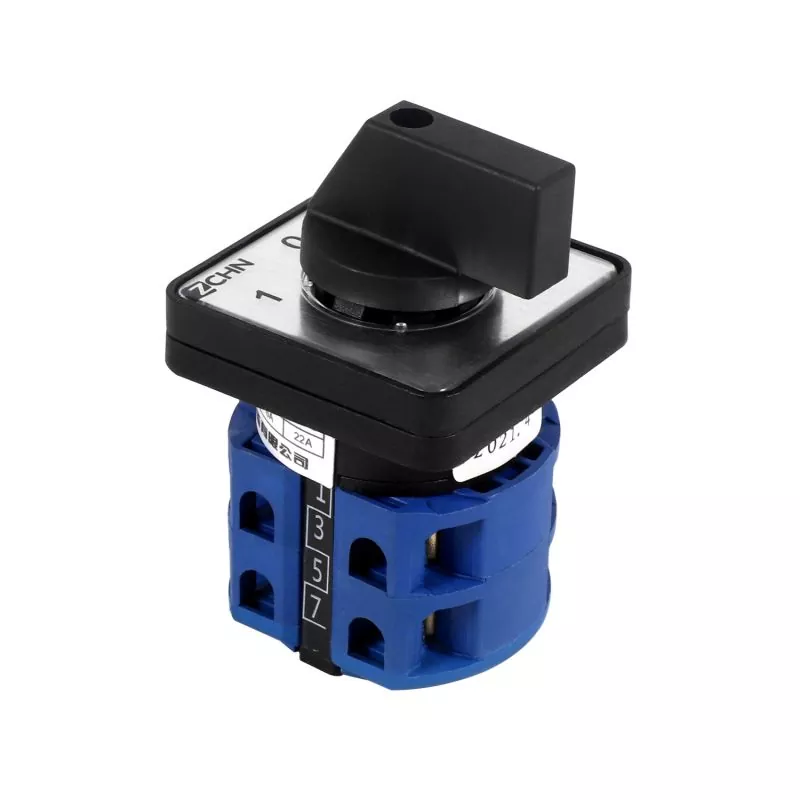

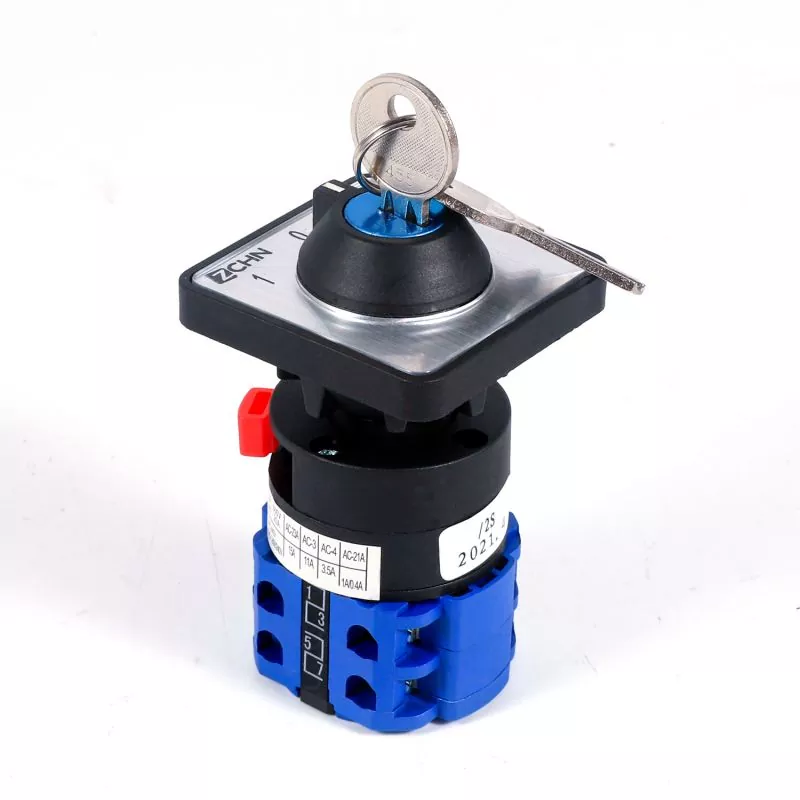

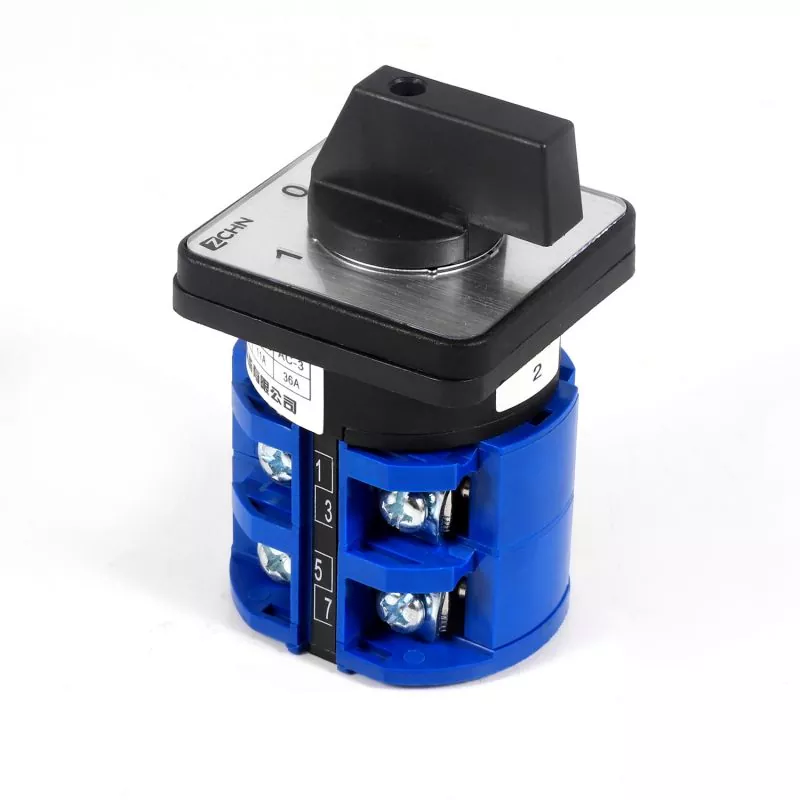

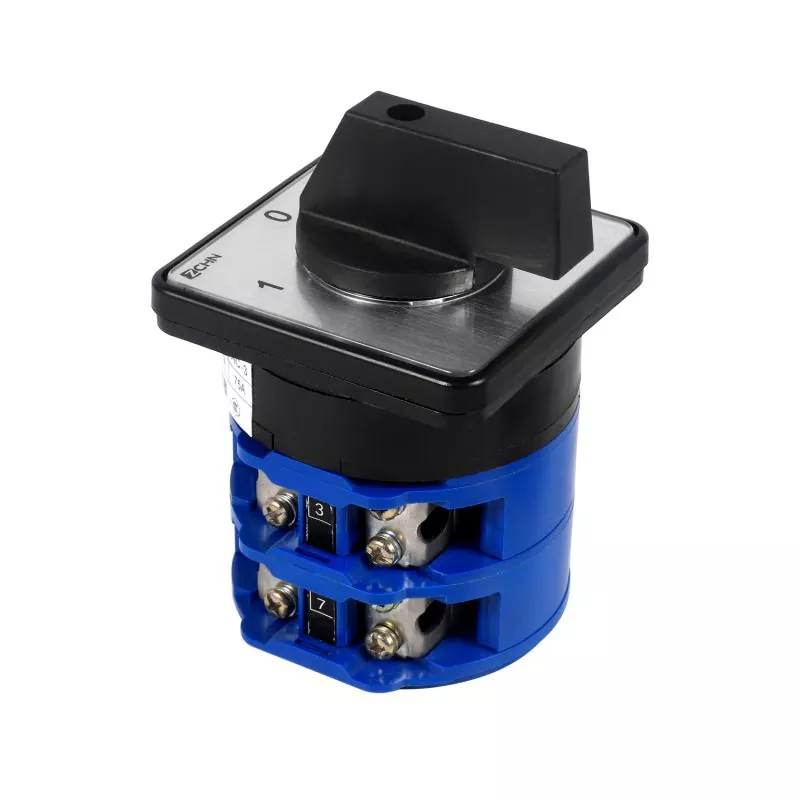

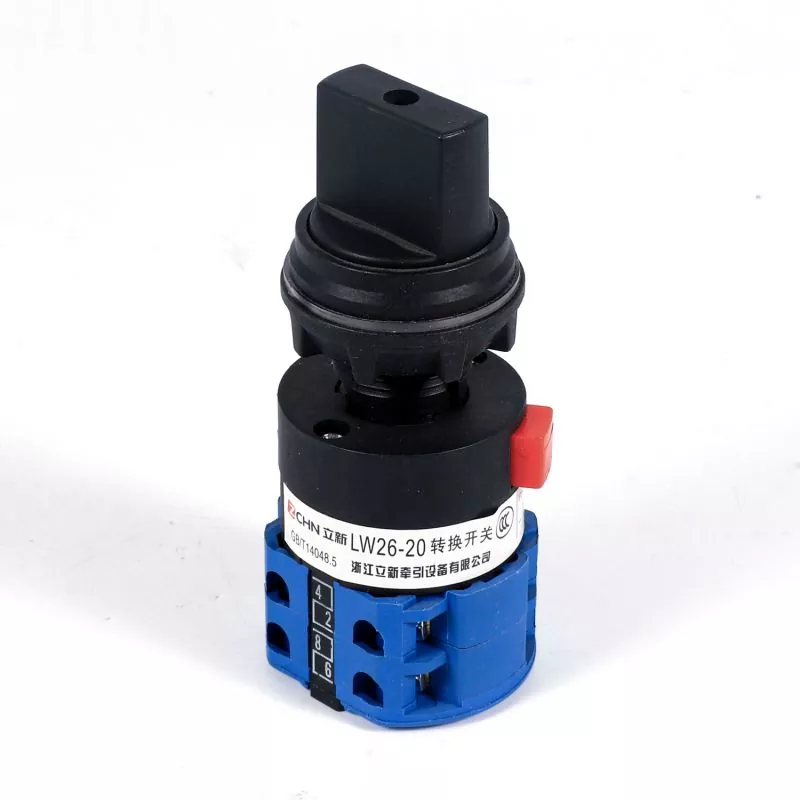

Interruptor de came rotativo série Lw26

Compre o interruptor de came rotativo da série Lixin Lw26, que é de alta qualidade diretamente com preço baixo. A chave rotativa da série LW26 foi projetada principalmente para uso em circuitos CA de até 440 V e circuitos CC de até 240 V, operando a uma frequência de 50 Hz. É especificamente adequado para operações manuais que envolvem interrupção, fechamento e comutação de circuitos, oferecendo desempenho confiável em diversas aplicações, como controle de motores trifásicos, quadros de distribuição, instrumentos e máquinas. Esta série está em conformidade com os padrões da indústria, incluindo GB14048.3, GB14048.5, IEC60947-3 e IEC60947-5-1, garantindo o cumprimento dos regulamentos de qualidade e segurança.

Enviar consulta

Descrição do produto

Os interruptores de came rotativos da série Lw26 são adequados principalmente para uso em circuitos elétricos com CA 50 Hz, tensão operacional nominal de até 440 V CA e tensão CC de até 240 V CC. Eles são adequados para conexão ou desconexão manual de circuitos pouco frequentes, servindo como controles ou interruptores. Eles também podem controlar diretamente motores assíncronos trifásicos e ser usados para controle de comando primário e medição de circuitos. O produto possui uma ampla gama de aplicações, servindo como chaves de controle de circuitos, chaves de equipamentos de teste, chaves de controle de motores, chaves de controle de comando primário e chaves de comutação para máquinas de solda, entre outras.

O produto está em conformidade com as certificações GB/T 14048.3, GB/T 14048.5 e EN60947-5-1. Os switches da série LW26 vêm em várias especificações, incluindo classificações de corrente de 10A, 20A, 25A, 32A, 40A, 63A, 125A, 160A, 250A e 315A. Os interruptores da série LW26 são caracterizados por seu tamanho pequeno, funcionalidade versátil, estrutura compacta, seleção meticulosa de materiais, boas propriedades de isolamento, operações de comutação flexíveis, segurança, confiabilidade e aparência inovadora. Entre eles, os interruptores LW26-10, LW26-20, LW26-25 e LW26-32 também possuem proteção para os dedos.

Os interruptores de came rotativos da série Lw26 têm ampla aplicabilidade e são um novo produto de substituição ideal, capaz de substituir vários tipos de interruptores, como LW2, LW5, LW6, LW8, LW12, HZ5, HZ10, HZ12 e interruptores de comutação em equipamentos importados.

A tradução para o inglês profissional seria:

"Os interruptores de came rotativos da série Lw26 são projetados principalmente para uso em circuitos elétricos com uma frequência CA de 50 Hz e tensões operacionais nominais de até 440 V CA, bem como tensões CC de até 240 V CC. Esses interruptores são destinados a conexões de circuito manuais pouco frequentes ou desconexões e são utilizados para fins de controle ou comutação. Além disso, eles podem controlar diretamente motores assíncronos trifásicos e são adequados para controle de comando primário e medição de circuito. Com uma ampla gama de aplicações, eles servem como chaves de controle de circuito, chaves de equipamentos de teste, chaves de controle de motores, chaves de controle de comando primário e chaves de comutação para máquinas de solda, entre outros.

Esses produtos são compatíveis com as certificações GB/T 14048.3, GB/T 14048.5 e EN60947-5-1. Os interruptores da série LW26 estão disponíveis em várias especificações, incluindo classificações de corrente de 10A, 20A, 25A, 32A, 40A, 63A, 125A, 160A, 250A e 315A. Caracterizados por seu tamanho compacto, funcionalidade versátil, estrutura compacta, seleção meticulosa de materiais, excelentes propriedades de isolamento, operações de comutação flexíveis, segurança, confiabilidade e aparência inovadora, os interruptores da série LW26 também apresentam proteção para os dedos nos modelos LW26-10, LW26-20, Modelos LW26-25 e LW26-32.

Com ampla aplicabilidade, as chaves da série LW26 representam um produto de reposição ideal de nova geração, capaz de substituir diversos tipos de chaves como LW2, LW5, LW6, LW8, LW12, HZ5, HZ10, HZ12 e chaves de comutação encontradas em equipamentos importados. "

Combinação de interruptor de came rotativo série Lixin Lw26 de modo de operação e posição do atuador

Controles caminho	característica designação		Posição do atuador
Tipo auto-replicante	A	0°30°	0-45°	0°-60°
	B	30°-0°30°	45°0°-45°	60°0°-60°
	X	60-30=0°30-60°
Tipo de localização	C	0°30°	0°45°	0°60°
	D	30°0°30°	45°0°45°	60°0°60°
	E	30°0°30°60°	45°0°45°90°	60°060120°
	F	60°30°0°30°60°	90°45°0°45°90°	60°0°60°120°180°
	G	60°30°0°30°60°90°	90°45°0°45°90°135°	120°60°0°60°120°180°
	H	90°60°30°0°30°60°90°	135°90°45°0°45°90°135°
		90°60°30°0°30°60°90°120°	135°90°45°0°45°90°135°180°
	J	120°90°60°30°0°30°60°90°120°
	K	120°90°60°30°0°30°60°90°120°150°
	L	150°120°90°60°30°0°30°60°90°120°150°
	M	150°120°90°60°30°0°30°60°90°120°150°180°
	N		45° 45°	30°30°
	P				90°0°90
	T				0*90°
	V				90°0°
	R				270°0°90°180°
orientação Tipo auto-replicante	Q	30°0°-30°	45-0°45°
	S	30°-0°60°	90°0°-45
	W		90-45°0°45-90°
	Z	120°-90°0⁰-30°	135°-90°0⁶-45°

Especificação do tipo de interruptor de came rotativo da série Lixin Lw26

Especificação de tipo	LW26-10 LW26-10G LW26-10X	LW26-20 LW26-20X LW26-20C	LW26-25	LW26-32 LW26-32F	LW26-40 LW26-40F	LW26-63 LW26-63F	LW26-125	LW26-160	LW26-250	LW26-315
Ui V	660/690	660	660	660	660	660	660	660	660	660
É A	10	20	25	32	40	63	125	160	250	315
Ué V	240440	24110240440	24110240440	240440	240440	240440	240440	240 440	240440	240440
o
AC-21A AC-22A A	1010	20 20	25 25	32 32		63 63	100 100	150 150	200200	315 315
AC-23A A	7.57.5	15 15	22 22	30 30	37 37	57 57	90 90	135 135		265 265
AC-3 A	5.55.5	11 11	15 15	22 22	30 30	36 36	75 75	95 95		110 110
AC-4 A	1.751.75	3,5 3,5	6,5 6,5	11 11		15 15	30 30	55 55		95 95
AC-15 A	2.51.5	5 4	8 5	14 6
DC-13 A		12 0.40.4	20 0,5 0,5
Potência de controle nominal P
AC-23A KW	1.8 3	3,7/2,5 7,5/3,7	5,5/311/5,5	75/415/75	185/918.5/9	15/1030/18,5	30/1545/22	37/2275/37		75/37132/55
AC-2 KW	2.53.7	4 7,5	5.5 11	75 15		185 30	30 45	37 55		55 95
AC-3 kW	1.52.2	22/03 5,5/3	4/3 7,5/3,7	55/411/5,5	15/7.515/7.5	11/618.5/11	15/7.530/13	22/1137/18.5		37/2255/30
AC-4 kW	0,370,55	0,55/0,751,5/1,5	1,5/1,13/2,2	27/1.555/3		55/2475/4	6/312/5,5	10/415/7,5		15/7.525/11
