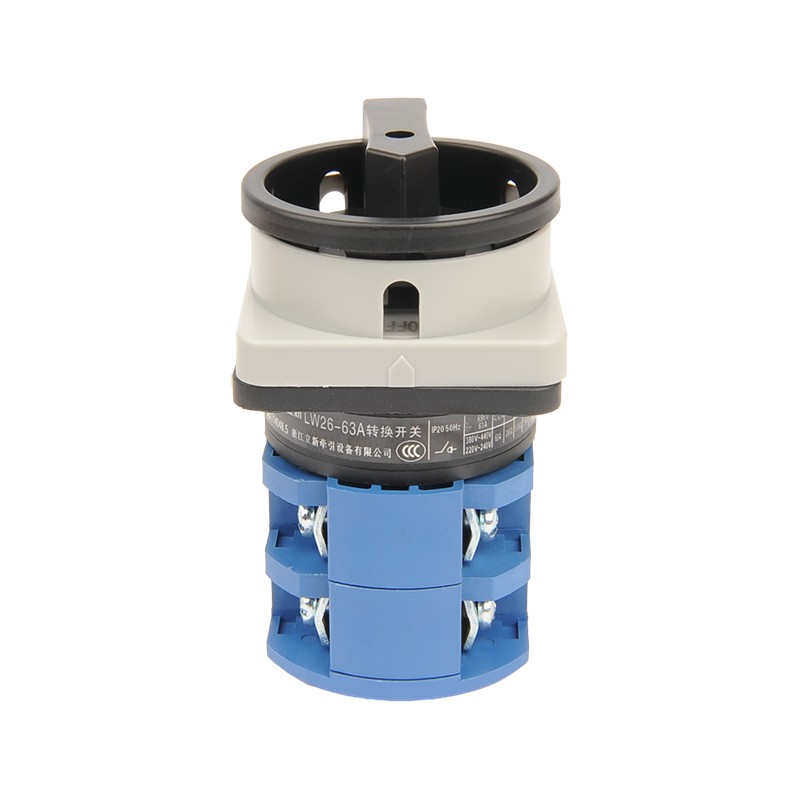

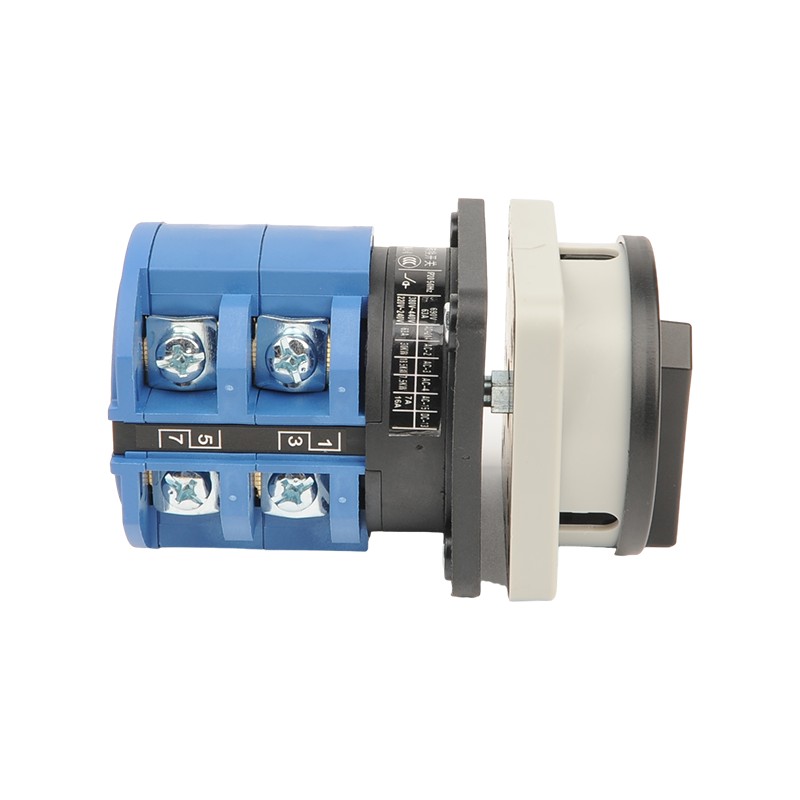

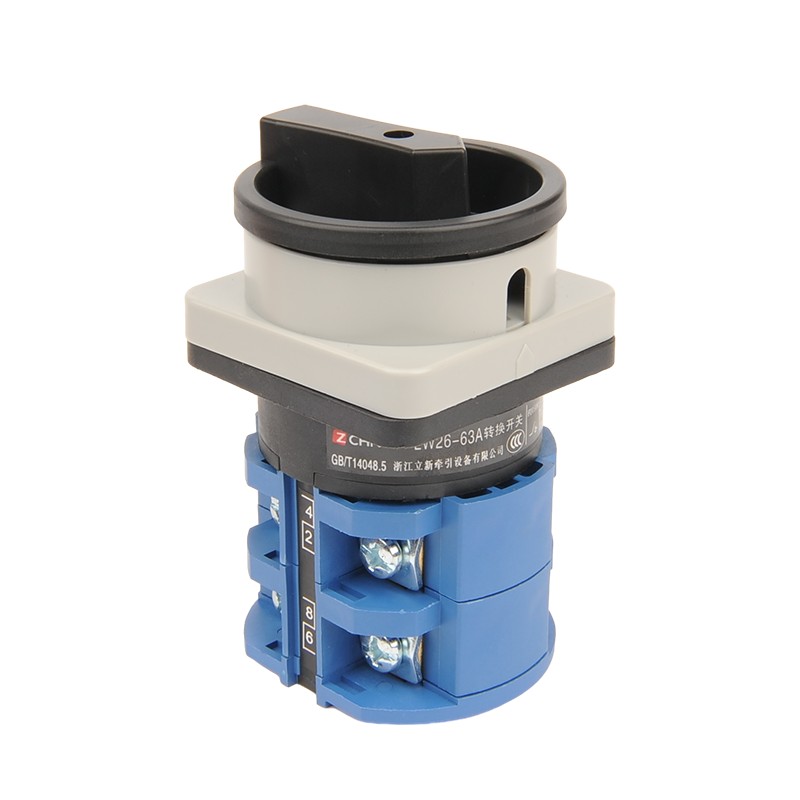

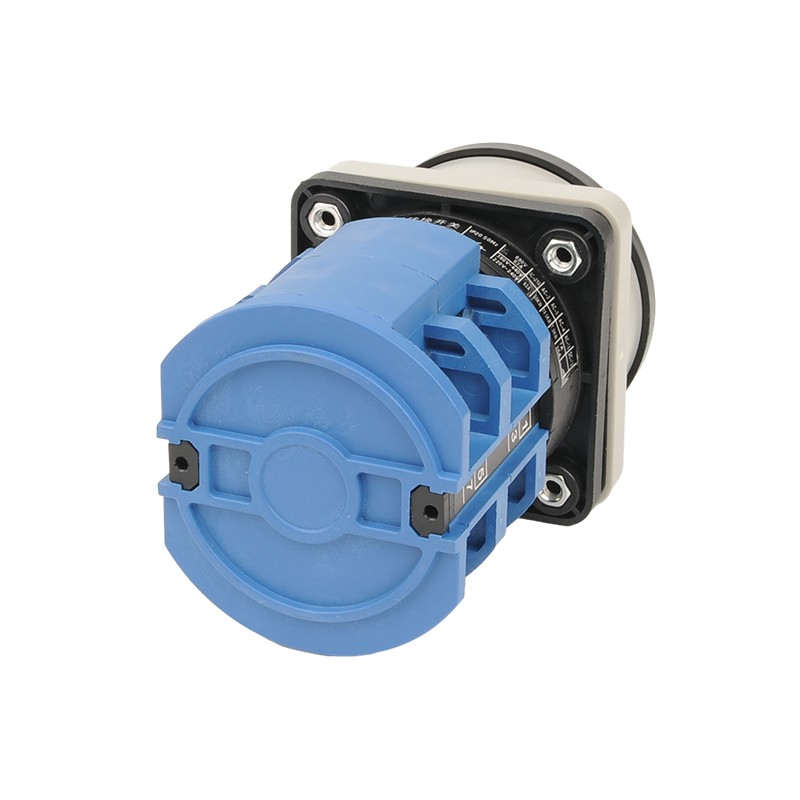

Interruptor do tipo cadeado lw26gs

A Switch Universal da série LW26GS é um produto derivado atualizado desenvolvido na série LW26 para necessidades de proteção de segurança industrial. Projetado para cenários industriais, como máquinas -ferramentas e linhas de produção automatizadas, o produto integra de forma inovadora um mecanismo de segurança de travamento duplo, que pode alcançar o bloqueio físico na parte "desativada" quando a energia é cortada e o bloqueio mecânico na parte "ligada" quando o equipamento está em execução, impedindo efetivamente a misoperação e a intervenção pessoal não autorizada.

Enviar consulta

Descrição do produto

O interruptor de transferência universal LW26GS é um dispositivo de controle elétrico multifuncional projetado para requisitos complexos de comutação de circuitos. Suas funções principais incluem conversão de energia, controle on-off de vários circuitos e comutação de sinal, que é adequada para sistemas elétricos de baixa tensão. Ele adota a estrutura de combinação modular e suporta o empilhamento do grupo de contatos de várias camadas. O alojamento é feito de material para PC retardadoras de chama com alto nível de proteção e atende aos padrões de certificação CCC. O mecanismo de posicionamento exclusivo garante comutação precisa da engrenagem e é compatível com acessórios de intertravamento mecânico. Amplamente utilizado em energia elétrica, metalurgia, máquinas -ferramentas e outras reorganização do circuito de equipamentos industriais, comutação de modo e controle de intertravamento de segurança, com uma estrutura compacta para alcançar a função de controle lógico complexo, melhorar significativamente a confiabilidade do sistema e a conveniência da operação. Nossos produtos em conformidade com os padrões internacionais.

Lixina Tiço de cadeado Tipo de energia Power CAMP Categorize

Os interruptores do tipo cadeado estão disponíveis em seis classificações atuais: 20A, 25A, 32A, 63A, 125A e 160A.

Lixina Tiço de cadeado tipo Power Power Came Switch Parâmetro (Especificação)

Parâmetro	LW26GS-20	LW26GS-25	LW26GS-32 LW26GS-32F	LW26GS-40 LW26GS-40F	LW26GS-63 LW26GS-63F	LW26GS-125	LW26GS-160	LW26GS-250
Ue (v)	440	440	440	440	440	440	440	440
Com (a)	20	25	32	40	63	125	160	250
Ou seja
AC-21A (A)	20	25	32		63	100	150
AC-22A (A)	20	25	32		63	100	150
AC-23A (A)	15	22	30	37	57	90	135	200
Poder de controle nominal (P)
AC-23A (KW)	7.5	11	15	18.5	30	45	75

Lixina Torno de cadeado tipo Power Power Came Switch Especificação e modelo

Especificação e modelo	Especificação do painel	Dimensão geral
Especificação e modelo	Especificação do painel	A	C	L	H	E	F	D1	D2
LW26GS-20/04-1	M1	□ 48	43	42	33	36	36	8.5	Φ4.5
LW26GS-20/04-2	M2	□ 64	43	43	42	48	48	Φ10	Φ4.5
LW26GS-20X/04-1	M1	□ 48	42	54	33	36	36	Φ8.5	Φ4.5
LW26GS-20X/04-2	M2	□ 64	42	55	42	48	48	Φ10	Φ4.5
LW26GS-25/04-1	M1	□ 48	45.2	50	33	36	36	Φ8.5	Φ4.5
LW26GS-25/04-2	M2	□ 64	45.2	51	42	48	48	Φ10	Φ4.5
LW26GS-32/04-2	M2	□ 64	58	55	42	48	48	Φ10	Φ4.5
LW26GS-32/04-3	M3	□ 88	58	55	52	68	68	Φ13	Φ6
LW26GS-40/04-2	M2	□ 64	58	55	42	48	48	Φ10	Φ4.5
LW26GS-40/04-3	M3	□ 88	58	55	52	68	68	Φ13	Φ6
LW26GS-40F/04-2	M2	□ 64	64	55	42	48	48	Φ10	Φ4.5
LW26GS-40F/04-3	M3	□ 88	64	55	52	68	68	Φ13	Φ6
LW26GS-63/04-2	M2	□ 64	66	72.5	42	48	48	Φ10	4.5
LW26GS-63/04-3	M3	□ 88	66	72.5	52	68	68	Φ13	Φ6
LW26GS-63F/04-2	M2	□ 64	64	55	42	48	48	Φ10	Φ4.5
LW26GS-63F/04-3	M3	□ 88	64	55	52	68	68	Φ13	Φ6
LW26GS-125/04-3	M3	□ 88	84	88	52	68	68	Φ13	Φ6
LW26GS-160/04-3	M3	□ 88	88	100	52	68	68	Φ13	Φ6
LW26GS-250/04-3	M3	□ 88	108	108	52	68	68	Φ13	Φ6
