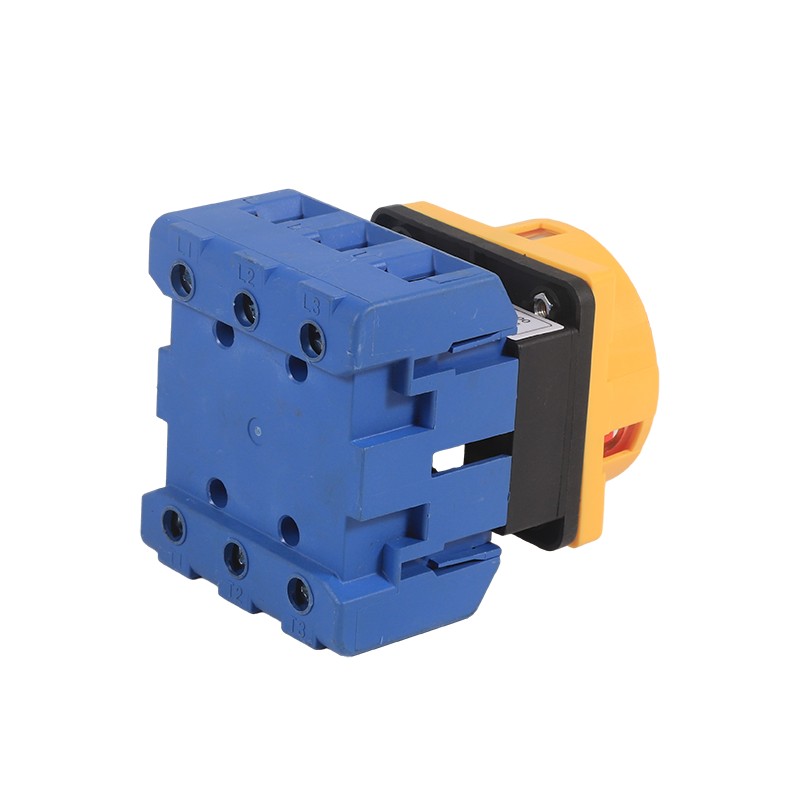

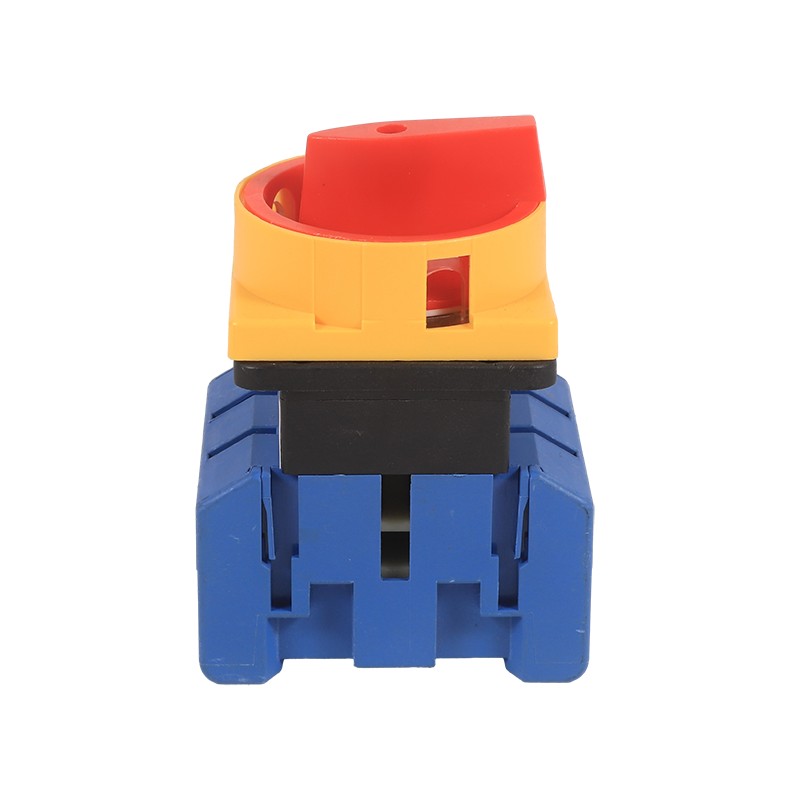

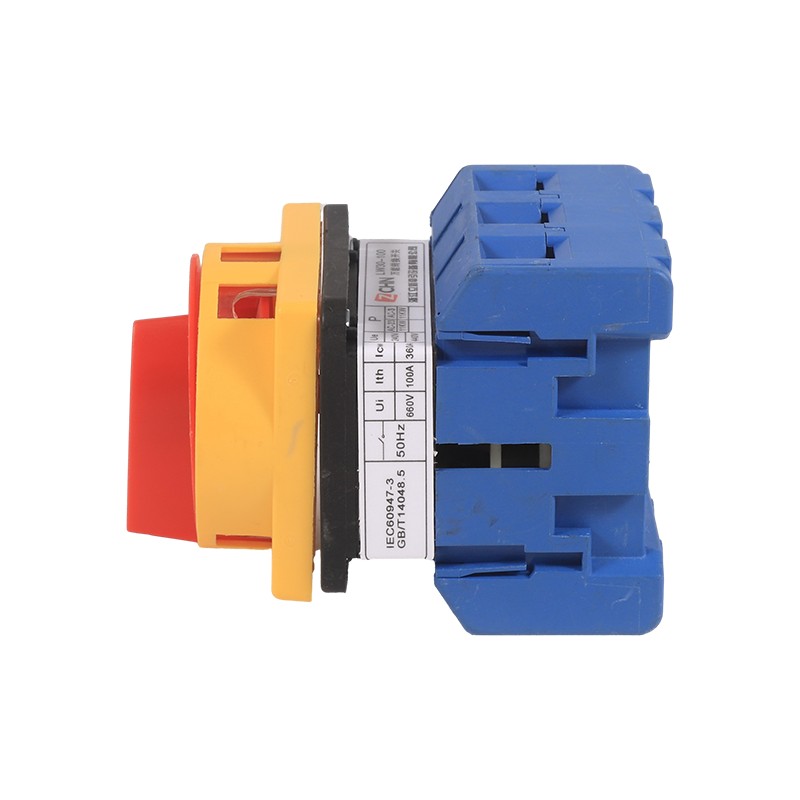

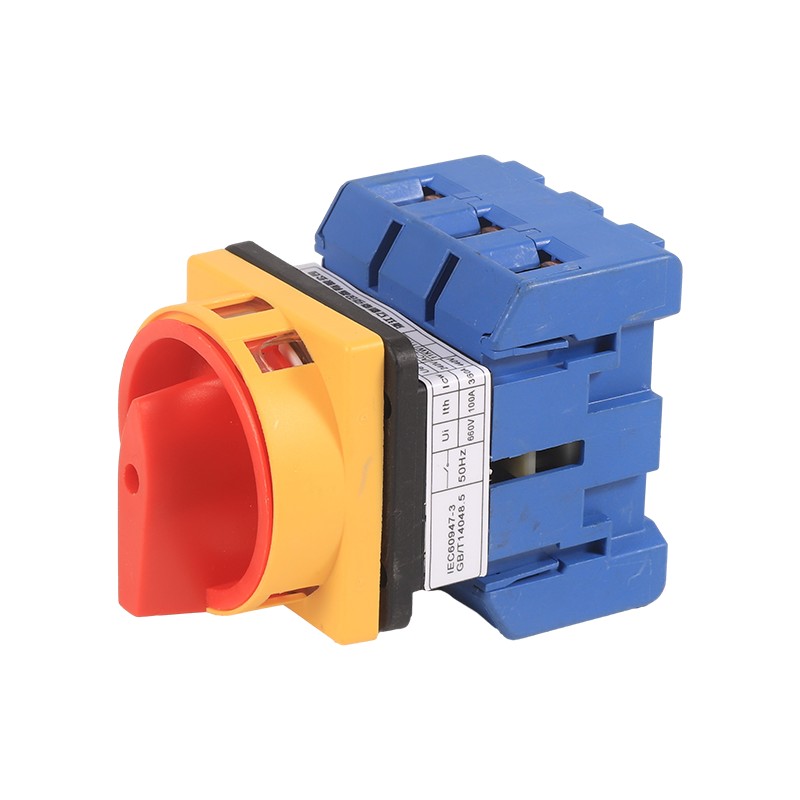

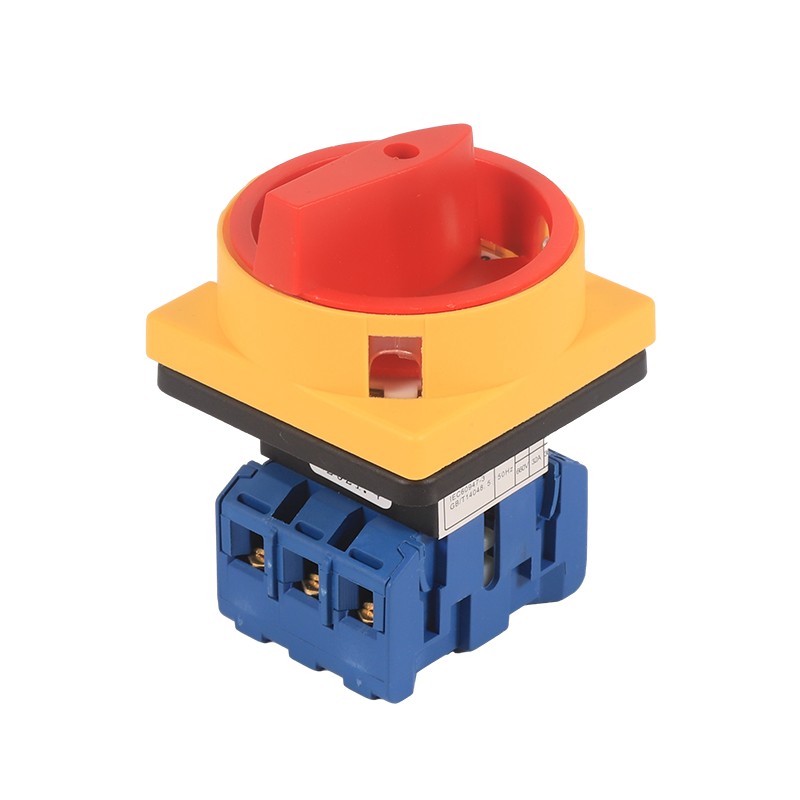

Switch universal da série LW30

O Switch Universal da série LW30 é um dispositivo de controle elétrico que integra multifuncional e alta confiabilidade. É usado principalmente em sistemas elétricos industriais e civis com 50Hz, a tensão operacional classificada 440V e abaixo e classificou a corrente de até 100A. Com seu excelente desempenho elétrico e conceito de design modular, o produto é amplamente utilizado como o principal dispositivo de comutação de energia no sistema de controle de risco, unidade central de ar condicionado, abastecimento de água e estação de bombeamento de drenagem e outras cenas.

Enviar consulta

Descrição do produto

O Switch LW30 tem as vantagens de tamanho pequeno, estrutura compacta, seleção de material requintada, bom isolamento, função de proteção dos dedos, segurança e confiabilidade, você pode adicionar outros blocos de contato no bloco padrão de 3 polos sem remover o comutador, a distância de isolamento do comutador é maior que outros comutadores semelhantes, velocidade de desconexão rápida, adequado para DC.

Esta série de comutadores adota uma estrutura composta de plásticos de engenharia de alta resistência e materiais de contato de liga de alta qualidade e maximiza a utilização do espaço através do layout de contato tridimensional. O componente do núcleo adota o sistema de contato de quebra dupla de liga, com o design de patente do mecanismo de quebra rápida, inibe efetivamente a geração do arco. Os produtos foram aprovados na certificação do sistema de gerenciamento da qualidade ISO9001 e CCC e outras certificações internacionais. Com sua estrutura compacta, excelente desempenho de segurança e esquema de configuração flexível, esta série de comutadores se tornou um componente elétrico importante em edifícios inteligentes, automação industrial e novos campos de energia.

Condições de trabalho da série LW30 Carga Desconectar a mudança sobre o interruptor

Condições de trabalho normais

(1) A temperatura do ar ambiente não excede +40 graus, e a temperatura média dentro de 24 horas não excede 25 ° C;

(2) O limite inferior da temperatura do ar ambiente não excede -25 ° C

(3) a altitude do local da instalação não excede 2000m;

(4) Quando a temperatura máxima é de +40 ° C, a umidade relativa do ar não excede 50%. A umidade relativa mais alta é permitida em temperaturas mais baixas, como 90% a 20 ° C. Medidas especiais devem ser tomadas para lidar com a condensação que ocasionalmente ocorre devido a mudanças de temperatura.

Condições de instalação

(1) o interruptor é instalado em condições ambientais de nível de poluição 3;

(2) Instale de acordo com as instruções fornecidas pela fábrica.

Classificação

1. De acordo com as categorias de uso

(1) AC-23A

(2) AC-3

2. De acordo com o nível de proteção fornecido (1) sem caixa de interruptor: IP20

(2) Com caixa de interruptor selada termoplástica: IP65

Código de especificação auxiliar

Número de níveis: 3 para o terceiro nível, 4 para o quarto nível

Contatos adicionais: 0 sem, 1 com contatos auxiliares montados no lado

Terminal intermediário: 0 sem, 1 com terminal neutro

Terminal de terra: 0 sem, 1 com terminal de terra

Modelo de produto e seu significado

LIXIN LW30 LOAD DE LONADO DESCONNECTA MUDANÇA SOBREMETRO SWITCH (Especificação)

Especificações do modelo	LW30-25 (20)	LW30-32	LW30-40	LW30-63	LW30-80	LW30-100
Corrente de aquecimento acordado LTH A	25 (20)	32	40	63	80	100
Tensão operacional nominal UE V	240 440	240 440	240 440	240 440	240 440	240 440
Valor nominal Le/PE
AC-21A e/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-22A A/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-23A A/KW	15/4 15/7.5	22/5.5 22/11	30/7.5 30/15	43/11 43/22	57/18.5 57/30	70/22 70/37
AC-3 e/KW	11.7/3 11.7/5.5	15/4 15/7.5	22/7.5 22/11	36/11 36/18.5	43/15 43/22	57/18.5 57/30
