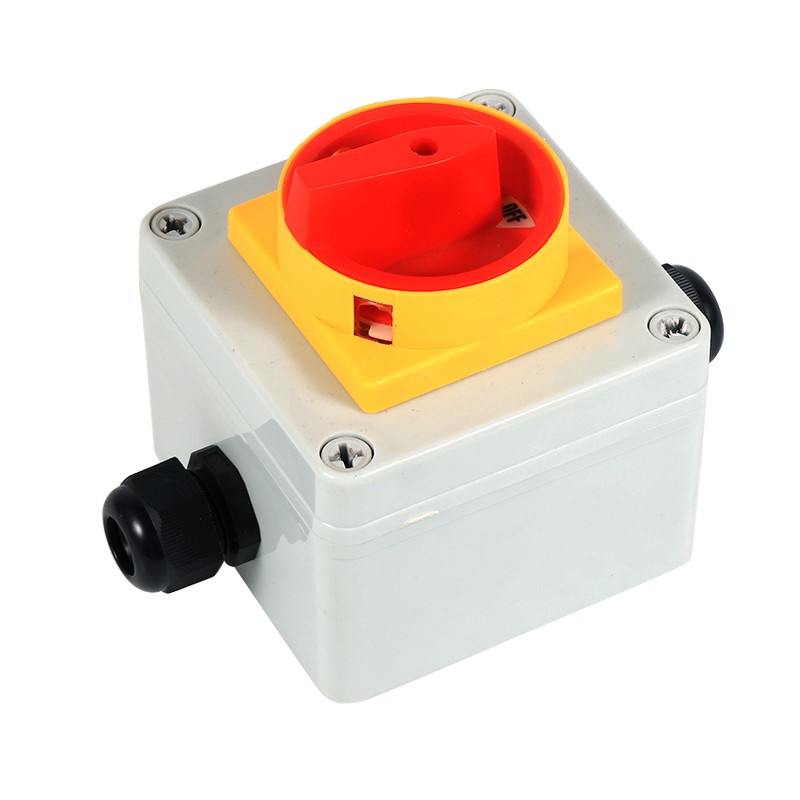

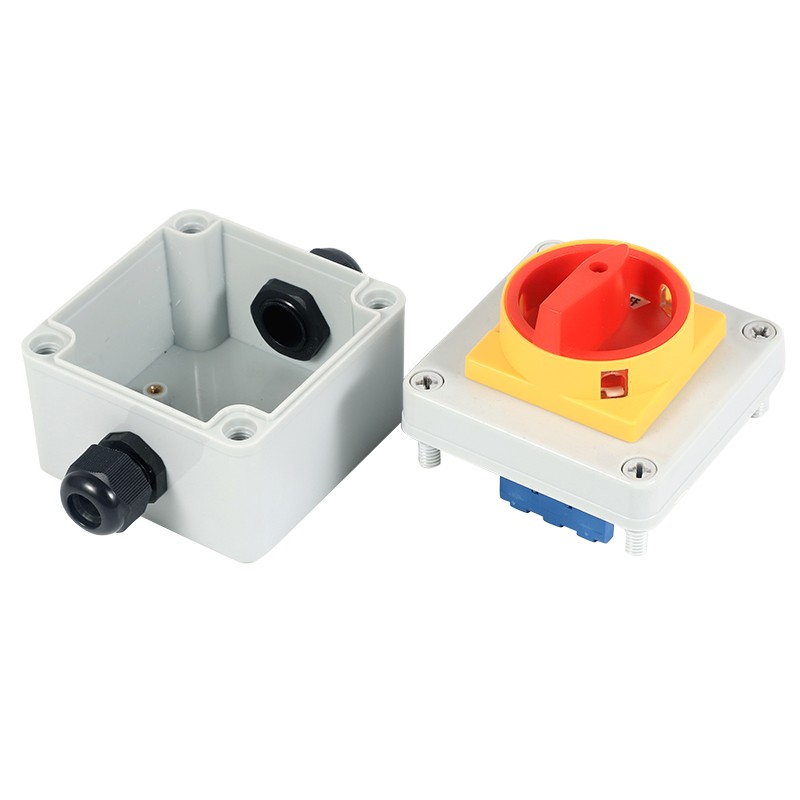

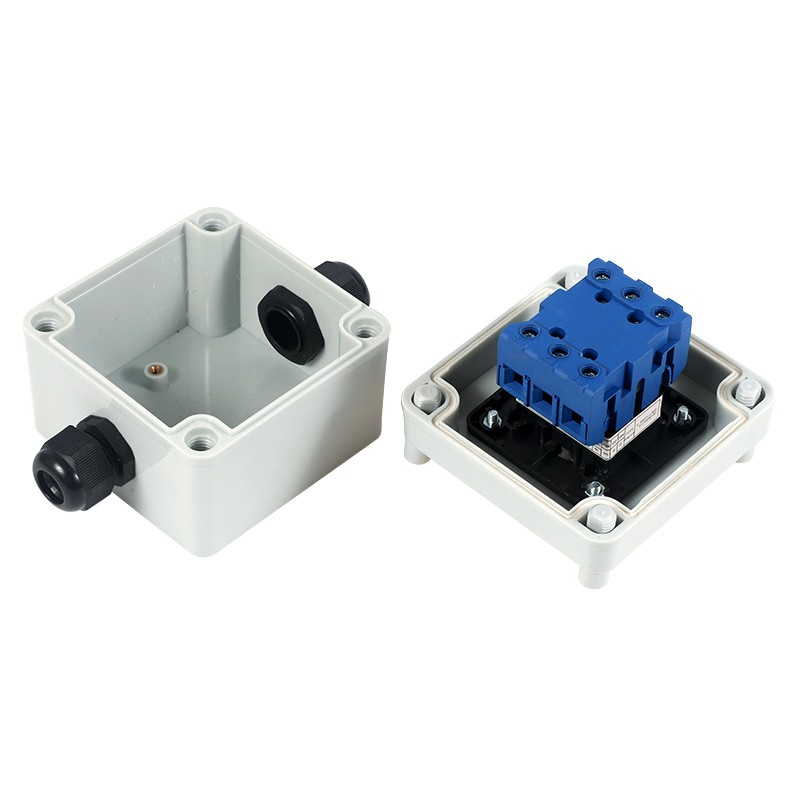

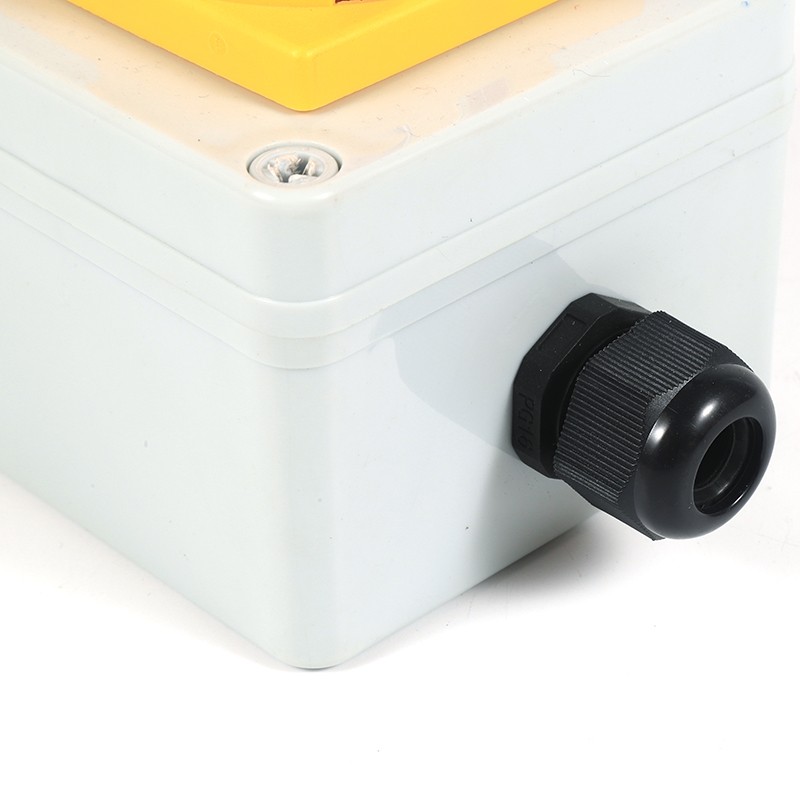

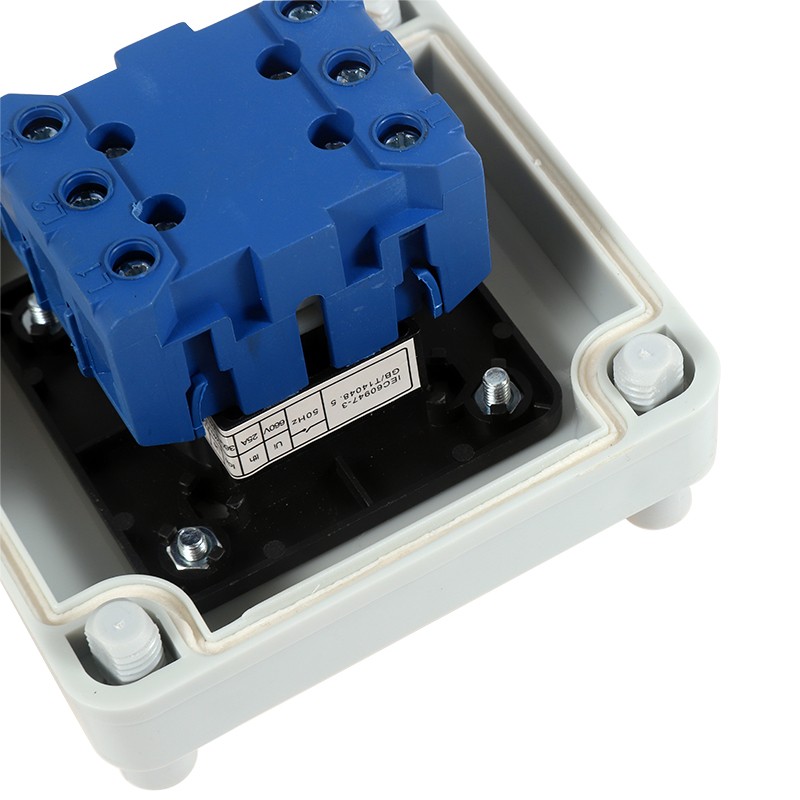

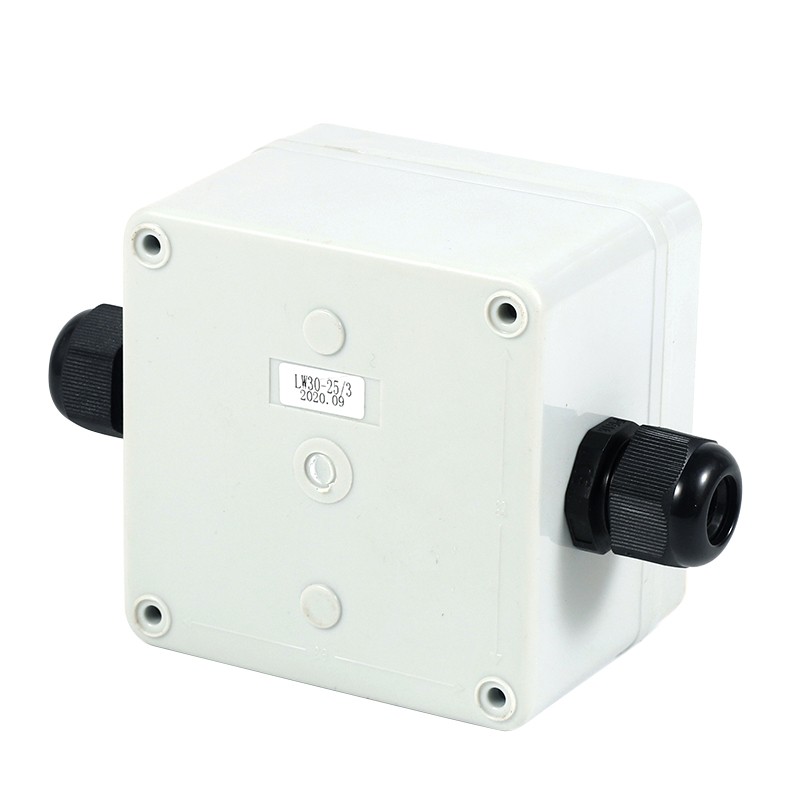

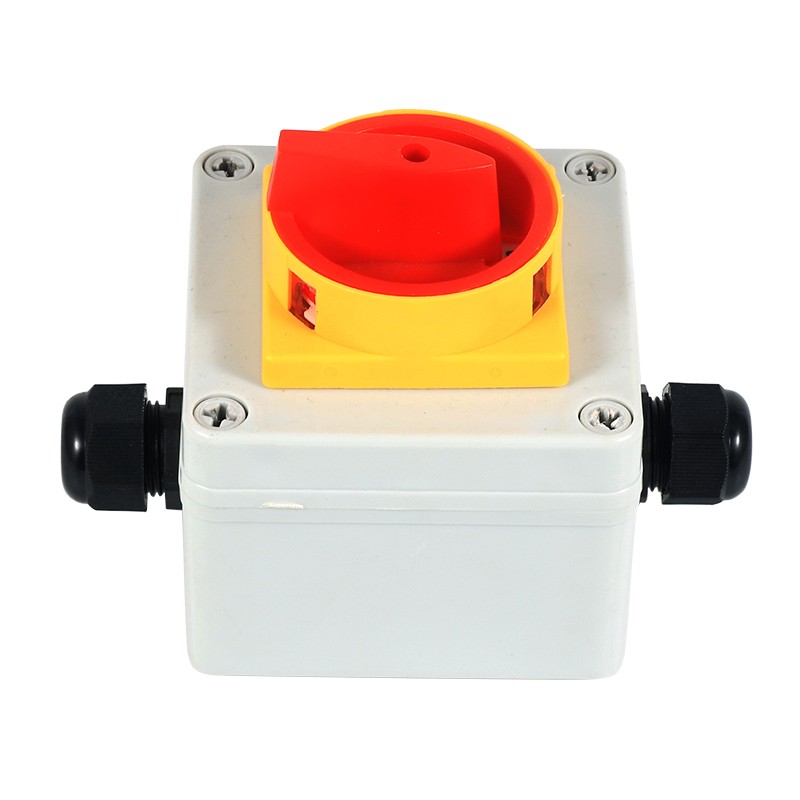

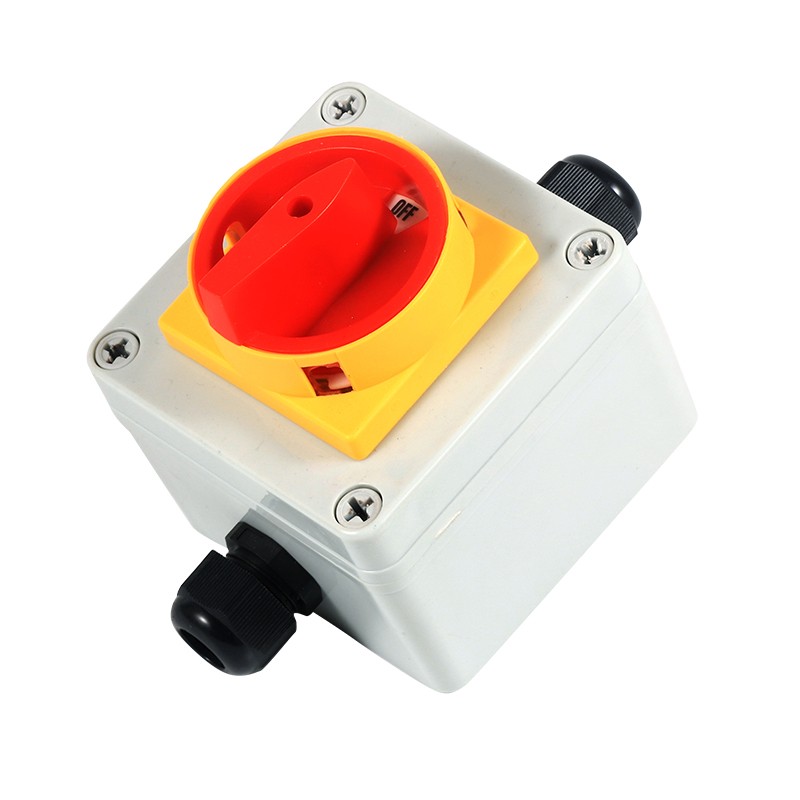

Chave rotativo Caminhando 2 Posição

Tenha certeza ao comprar a posição 2 do interruptor da câmera de lixina rotativa de nossa fábrica. Este produto atende aos padrões das certificações GB/T14048.3, GB/T14048.5 e EN60947-5-1. Apresentando a série W30, este comutador possui um tamanho compacto, estrutura elegante, materiais cuidadosamente selecionados, excelente isolamento, funcionalidade de proteção dos dedos e segurança confiável. Além disso, o bloco padrão de 3 polos permite a adição de outros blocos de contato sem exigir desmontagem do comutador.

Enviar consulta

Descrição do produto

Em nossa capacidade de fabricantes profissionais, temos o orgulho de apresentar a posição 2 do Switch de Cam Rotary da lixina. Nosso interruptor de transferência da série LW30 foi projetado para uso em circuitos elétricos que operam no AC 50Hz, com uma tensão nominal de até 440V e uma corrente nominal máxima de 100a. Servindo principalmente como o principal interruptor para sistemas de ventilação, unidades de ar condicionado, bombas de água e capazes de controlar diretamente pequenos motores CA.

Este produto é totalmente compatível com as certificações GB/T14048.3, GB/T14048.5 e EN60947-5-1. A série LW30 oferece uma ampla gama de opções, com classificações atuais disponíveis em 20a, 25a, 32a, 40a, 63a, 80a e 100a.

Distinguido por seu tamanho compacto, estrutura robusta, seleção meticulosa de material, isolamento superior e proteção de dedos integrados, a série LW30 garante segurança e confiabilidade. Além disso, blocos de contato adicionais podem ser incorporados sem esforço no bloco padrão de 3 polos sem exigir desmontagem.

Notavelmente, a série LW30 possui distâncias aprimoradas de isolamento em comparação com interruptores semelhantes, facilitando a desconexão rápida e tornando -o particularmente adequado para aplicações CC.

Condições de trabalho do interruptor do came rotativo 2 Posição

Condições de trabalho normais

(1) A temperatura do ar ambiente não excede +40 graus, e a temperatura média dentro de 24 horas não excede 25 ° C;

(2) O limite inferior da temperatura do ar ambiente não excede -25 ° C

(3) a altitude do local da instalação não excede 2000m;

(4) Quando a temperatura máxima é de +40 ° C, a umidade relativa do ar não excede 50%. A umidade relativa mais alta é permitida em temperaturas mais baixas, como 90% a 20 ° C. Medidas especiais devem ser tomadas para lidar com a condensação que ocasionalmente ocorre devido a mudanças de temperatura.

Condições de instalação

(1) o interruptor é instalado em condições ambientais de nível de poluição 3;

(2) Instale de acordo com as instruções fornecidas pela fábrica.

Classificação

1. De acordo com as categorias de uso

(1) AC-23A

(2) AC-3

2. De acordo com o nível de proteção fornecido (1) sem caixa de interruptor: IP20

(2) Com caixa de interruptor selada termoplástica: IP65

Código de especificação auxiliar

Número de níveis: 3 para o terceiro nível, 4 para o quarto nível

Contatos adicionais: 0 sem, 1 com contatos auxiliares montados no lado

Terminal intermediário: 0 sem, 1 com terminal neutro

Terminal de terra: 0 sem, 1 com terminal de terra

Modelo de produto e seu significado

Lixina Cam Rotária Cam interruptor 2 Parâmetro de posição (especificação)

Especificações do modelo	LW30-25 (20)	LW30-32	LW30-40	LW30-63	LW30-80	LW30-100
Corrente de aquecimento acordado LTH A	25 (20)	32	40	63	80	100
Tensão operacional nominal UE V	240 440	240 440	240 440	240 440	240 440	240 440
Valor nominal Le/PE
AC-21A e/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-22A A/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-23A A/KW	15/4 15/7.5	22/5.5 22/11	30/7.5 30/15	43/11 43/22	57/18.5 57/30	70/22 70/37
AC-3 e/KW	11.7/3 11.7/5.5	15/4 15/7.5	22/7.5 22/11	36/11 36/18.5	43/15 43/22	57/18.5 57/30
