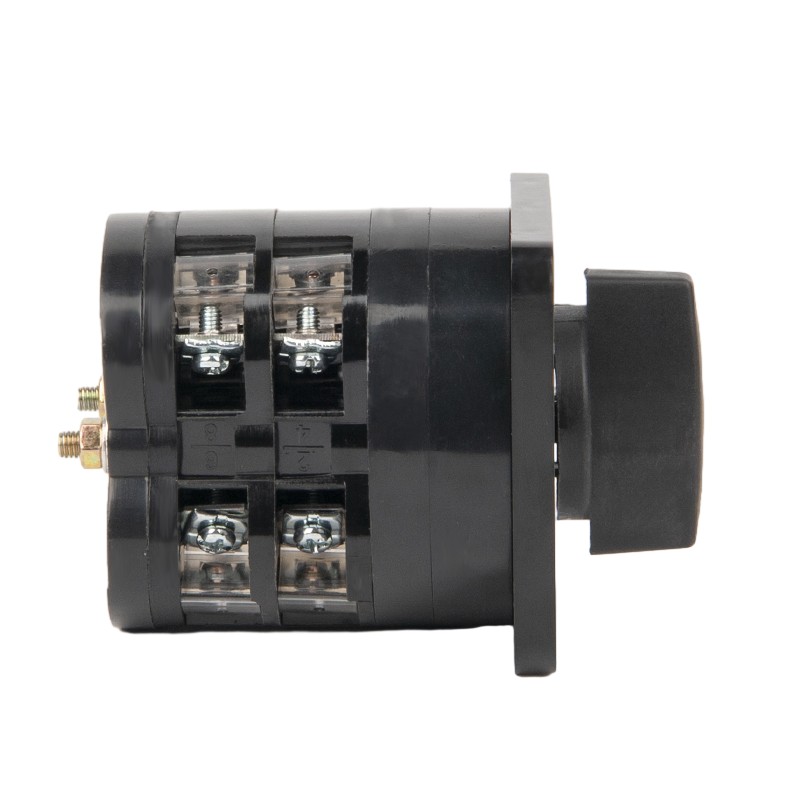

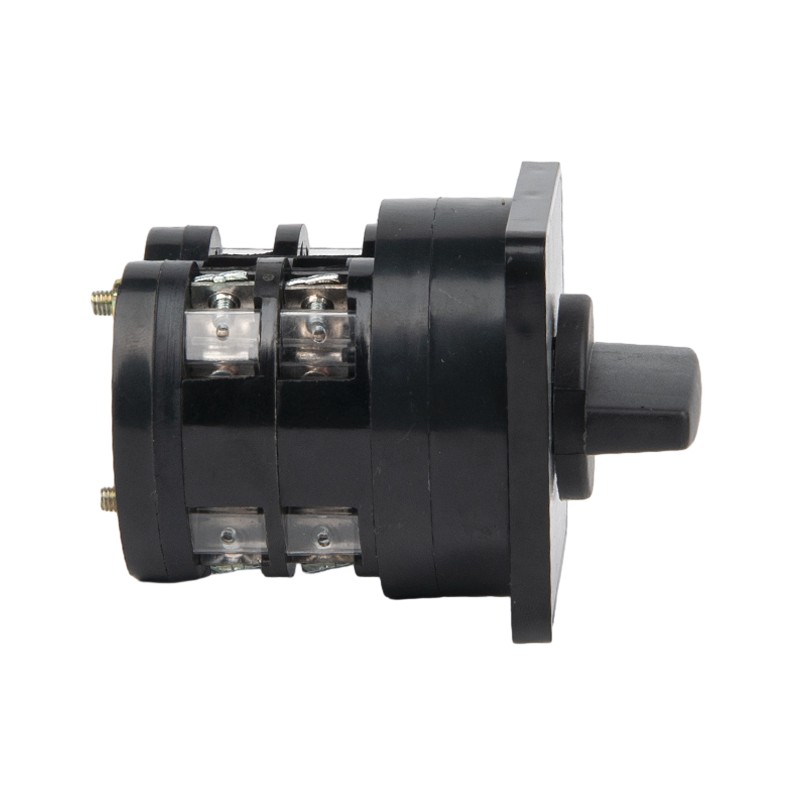

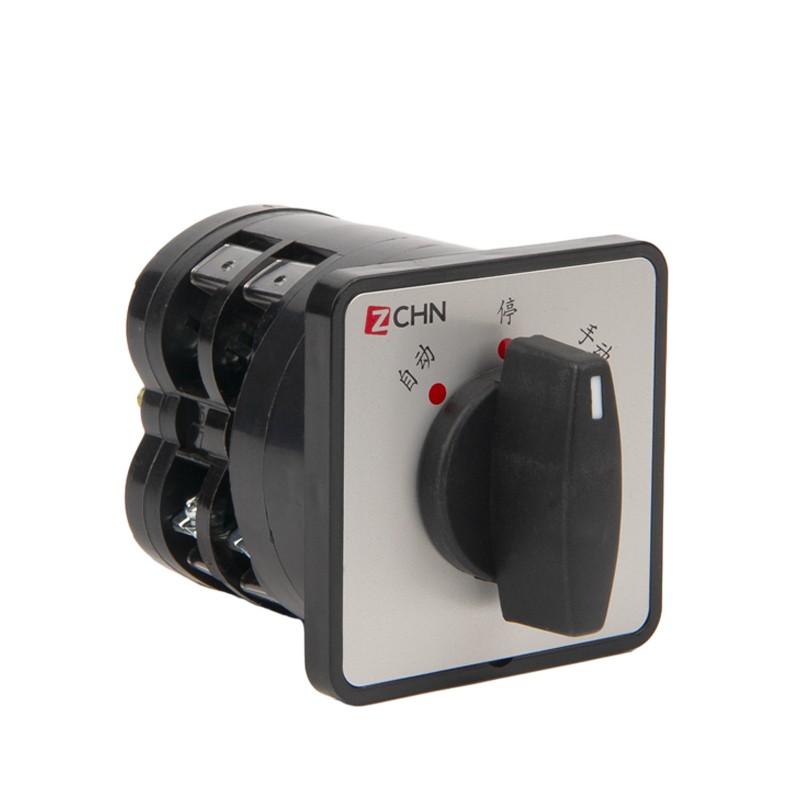

Switch de troca LW5

A Switch Universal da série LW5 é uma espécie de equipamento de controle elétrico multiuso, amplamente utilizado no campo da automação industrial. O comutador é um projeto de combinação modular com 6 a 12 pares de conjuntos de contato, permitindo o controle de várias vers através de diferentes especificações de mecanismos de posicionamento e possui uma corrente nominal de até 16A para isolamento elétrico confiável.

Enviar consulta

Descrição do produto

As the core component of circuit conversion, it can not only realize the switching of conventional electrical control lines, but also directly start control of small and medium power motors, reversible operation switching and multi-speed variable speed adjustment, especially suitable for the working environment that needs to change the running state frequently.In structural design, LW5 switch adopts double-break bridge contact system, equipped with arc extinguishing device, small contact resistance and excellent breaking ability. Seu grau de proteção atinge o IP55, que pode se adaptar ao ambiente industrial úmido e empoeirado. Ao alterar a combinação de ângulo do mecanismo de CAM, a predefinição de até 6 programas de controle diferentes pode ser realizada para atender aos diferentes requisitos de controle do equipamento de máquina -ferramenta, transportar máquinas, equipamentos de elevação, etc. O produto está em conformidade com a GB14048.3 padrão, obteve a certificação de proteção do CCC.

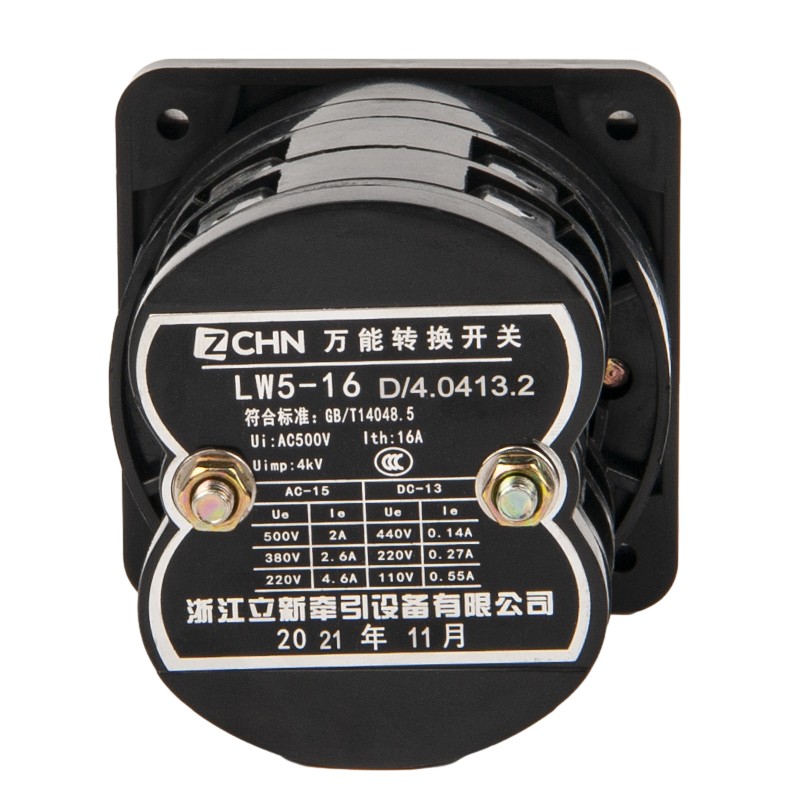

Parâmetro do interruptor do came rotativo para proteger a lixina (especificação)

usar	Controle mestre	Motor de controle direto
Com um	16	16
Ue v	125220250380400500	380
o
AC-15 e	4.6 2.6 2.0
AC-3 e		12
AC-4 e		3.5
DC-13 Ponto de quebra dupla a	0,55 0,27 0,14
DC-13 Ponto de quatro break a	0,82 0,41 0,20

Lixina Ambiental Protect Rotary Cam Switch Mechanical and Electrical Life

Vida de vida mecânica: ciclos de 0,3 × 10⁶, com uma frequência operacional de 300 ciclos por hora.

Vida por vida elétrica:

-Para ciclos AC-15 e DC-13: 0,1 × 10⁶, com uma frequência operacional de 300 ciclos por hora.

- Para ciclos AC-3: 0,1 × 10⁶, com uma frequência operacional de 120 ciclos por hora.

- Para ciclos AC-4: 0,1 × 10⁶, com uma frequência operacional de 120 ciclos por hora.

(Nota: AC-15 e DC-13 consulte os tipos específicos de cargas elétricas, enquanto AC-3 e AC-4 se referem a diferentes tipos de serviço para alternar os motores CA.)

Modo de operação	Código de recursos	Posição do atuador
Tipo de auto-replicação	A	0 ° -45 °
Tipo de auto-replicação	B	45 ° → 0 ° -45 °
Tipo de localização	C	0 ° 45 °
	D	45 ° 0 ° 45 °
	E	45 ° 0 ° 45 ° 90 °
	F	90 ° 45 ° 0 ° 45 ° 90 °
	G	90 ° 45 ° 0 ° 45 ° 90 ° 135 °
	H	135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 °
	l	135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 ° 180 °
	J	120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 °
	K	120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 °
	L	150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 °
	M	150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° 180 °
	N	45 ° 45 °
	P	90 ° 0 ° 90 °
