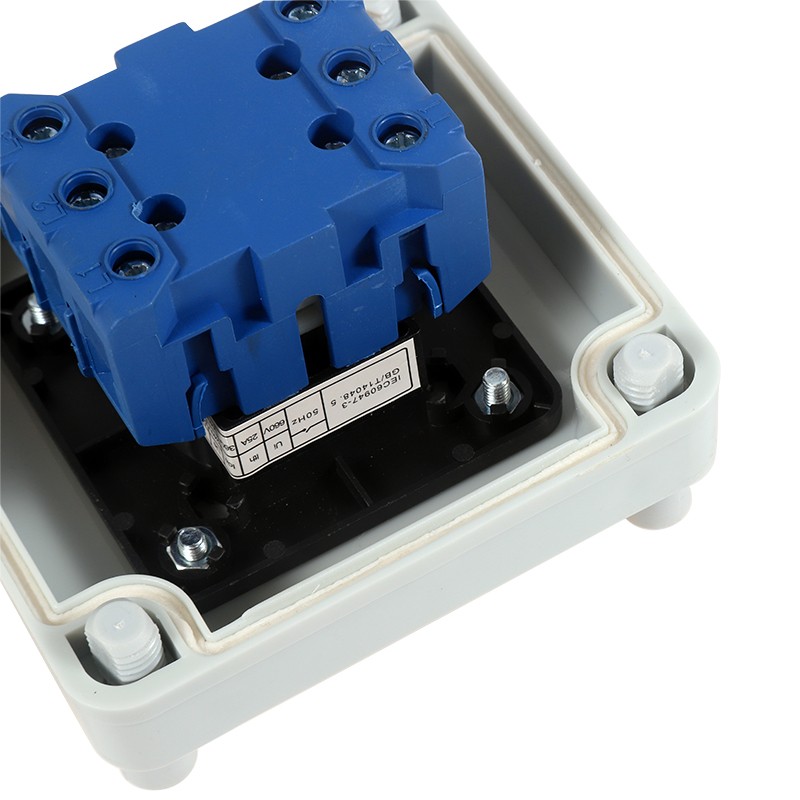

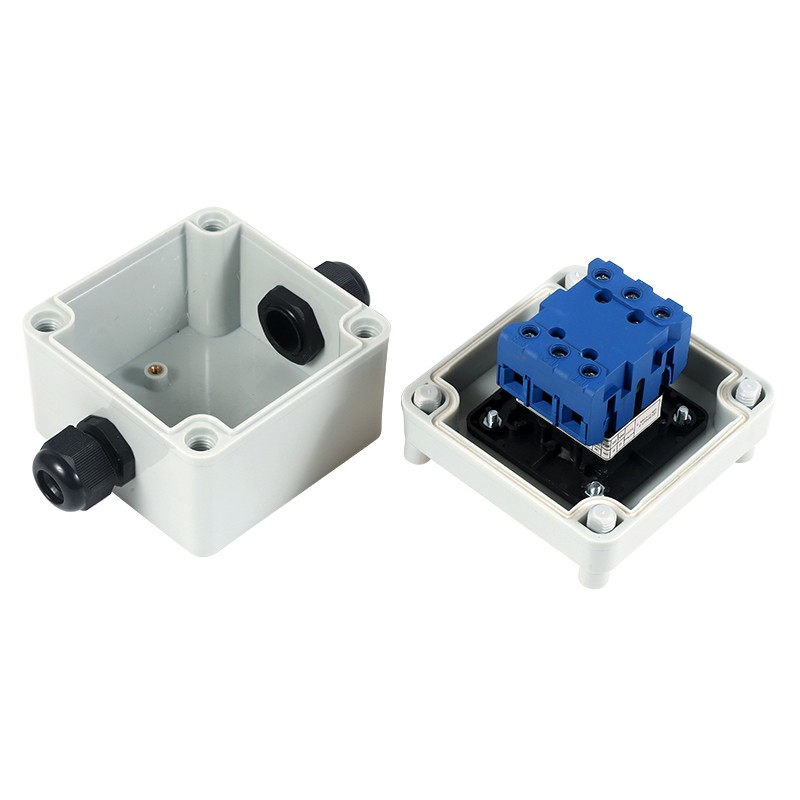

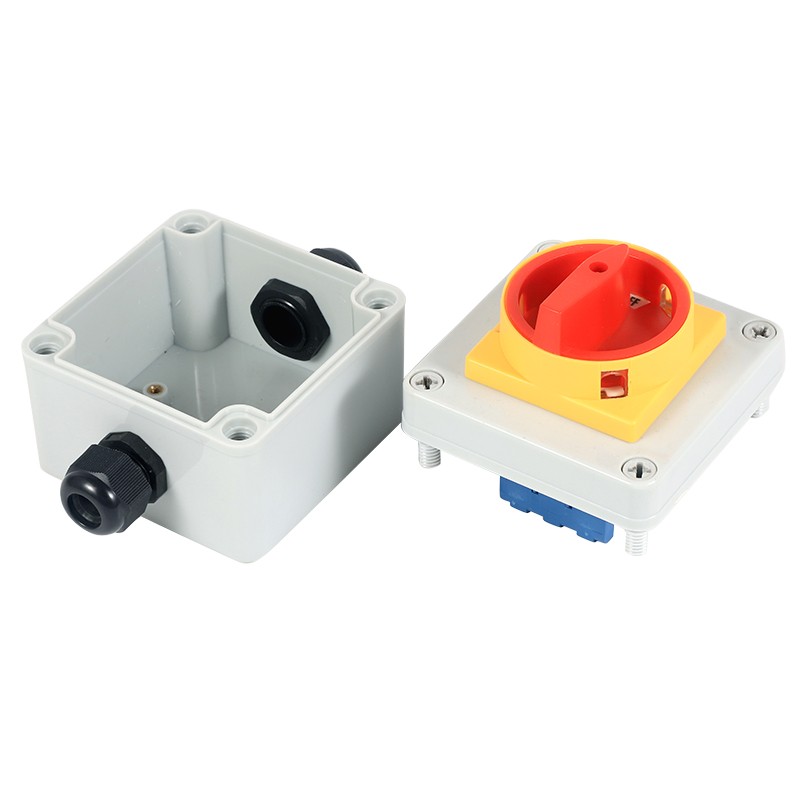

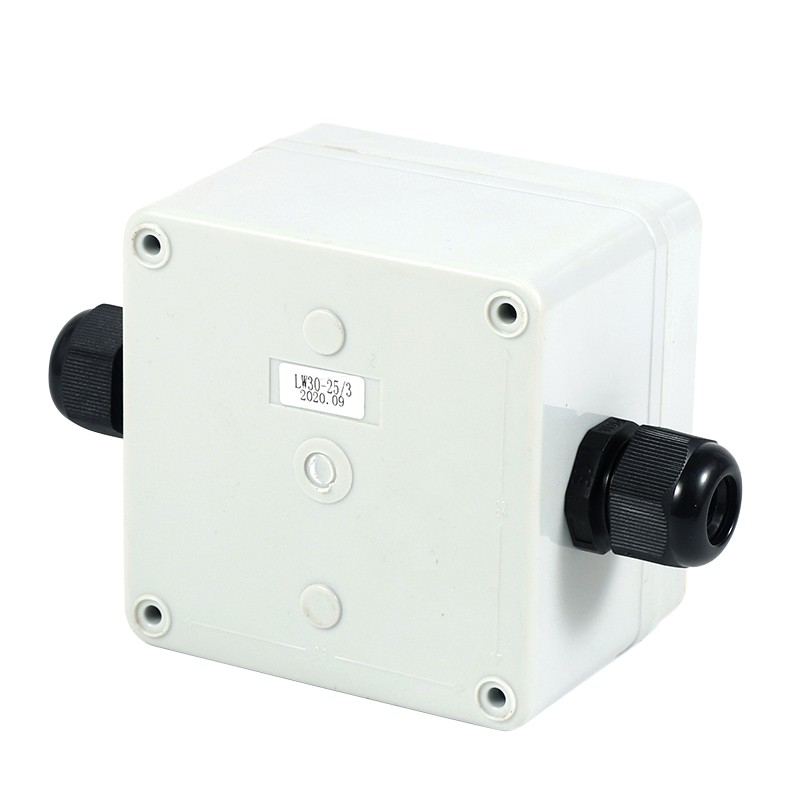

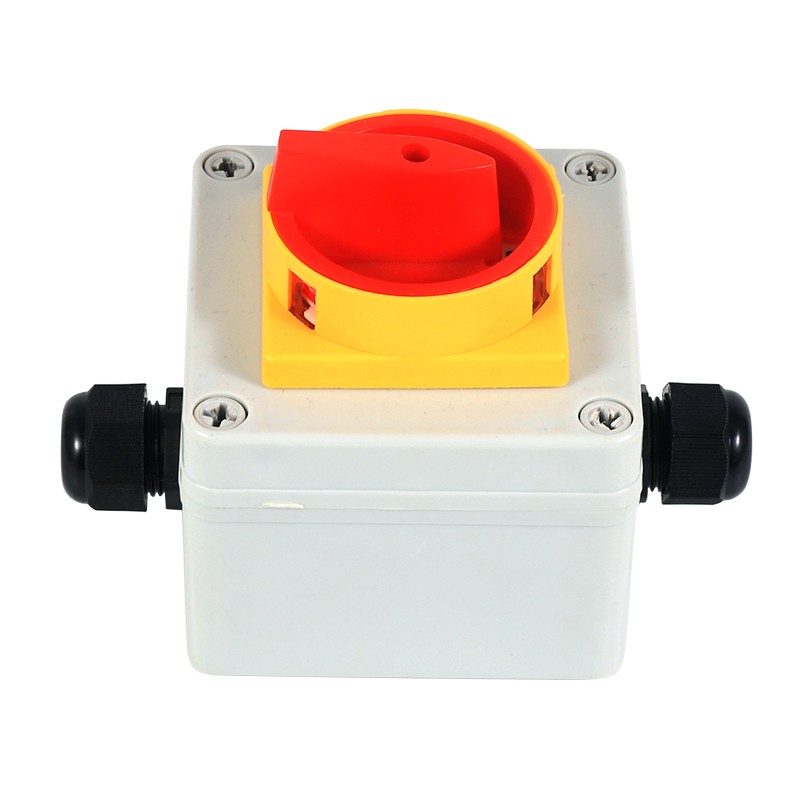

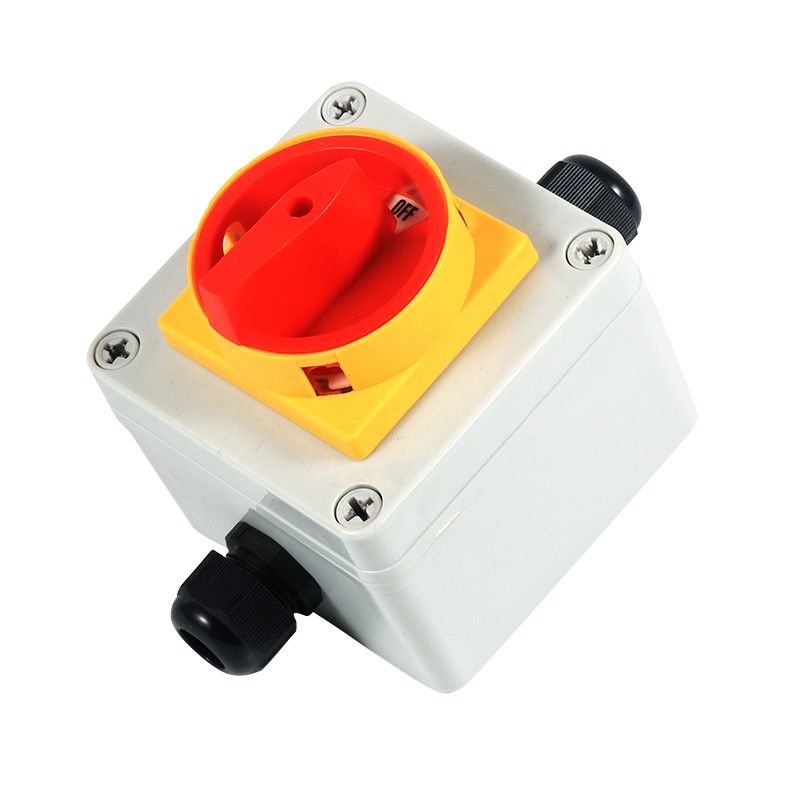

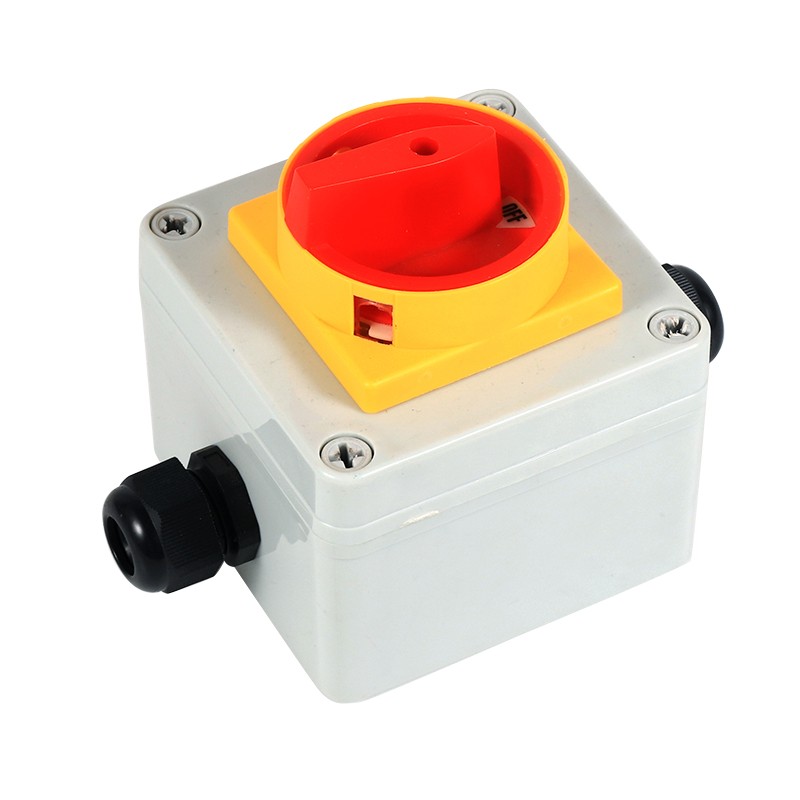

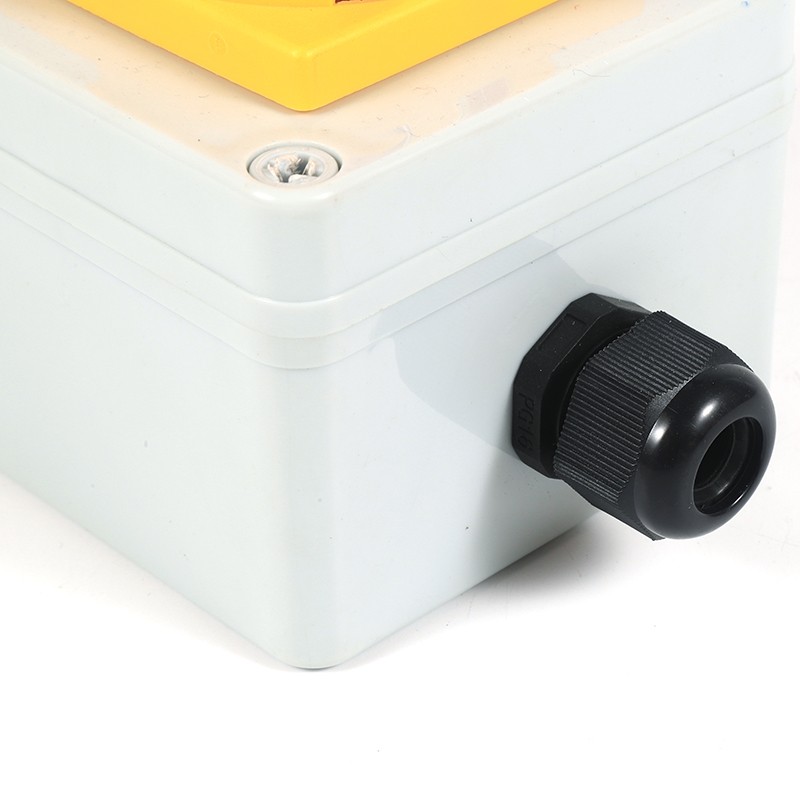

Interruptor de came rotativo com caixa externa de chave mestre

Como fabricante profissional, gostaríamos de fornecer a você o interruptor de came rotativo de lixina com caixa externa do interruptor principal. O interruptor de transferência da série LW30 é usado principalmente em circuitos elétricos com 50Hz AC, tensão operacional nominal abaixo de 440V e corrente classificada até 100A. É usado como o principal interruptor para equipamentos de ventilação, ar condicionado e sistemas de bomba de água. Também pode controlar diretamente os motores CA de pequena capacidade.

O produto está em conformidade com a certificação GB/T14048.3, GB/T14048.5 e EN60947-5-1.

Os interruptores da série LW30 têm especificações completas, incluindo níveis de corrente de 20a, 25a, 32a, 40a, 63a, 80a e 100a.

[Os interruptores da série W30 têm tamanho pequeno, estrutura compacta, seleção de material requintada, bom isolamento, função de proteção dos dedos, seguros e confiáveis ​​e outros blocos de contato podem ser adicionados ao bloco padrão de 3 polos sem precisar desmontar o interruptor.

A distância de isolamento dos interruptores da série LW30 é maior que outros interruptores semelhantes, a velocidade de desconexão é rápida e é adequada para interruptores CC.

Condições de trabalho do interruptor do came rotativo com caixa externa mestre

Condições de trabalho normais

(1) A temperatura do ar ambiente não excede +40 graus, e a temperatura média dentro de 24 horas não excede 25 ° C;

(2) O limite inferior da temperatura do ar ambiente não excede -25 ° C

(3) a altitude do local da instalação não excede 2000m;

(4) Quando a temperatura máxima é de +40 ° C, a umidade relativa do ar não excede 50%. A umidade relativa mais alta é permitida em temperaturas mais baixas, como 90% a 20 ° C. Medidas especiais devem ser tomadas para lidar com a condensação que ocasionalmente ocorre devido a mudanças de temperatura.

Condições de instalação

(1) o interruptor é instalado em condições ambientais de nível de poluição 3;

(2) Instale de acordo com as instruções fornecidas pela fábrica.

Classificação

1. De acordo com as categorias de uso

(1) AC-23A

(2) AC-3

2. De acordo com o nível de proteção fornecido (1) sem caixa de interruptor: IP20

(2) Com caixa de interruptor selada termoplástica: IP65

Código de especificação auxiliar

Número de níveis: 3 para o terceiro nível, 4 para o quarto nível

Contatos adicionais: 0 sem, 1 com contatos auxiliares montados no lado

Terminal intermediário: 0 sem, 1 com terminal neutro

Terminal de terra: 0 sem, 1 com terminal de terra

Modelo de produto e seu significado

Interruptor de came rotativo de lixina com o parâmetro de caixa externa da chave mestre (especificação)

Classificado dia de trabalho

Sistema de trabalho de 8 horas/sistema de trabalho de ciclo intermitente, a frequência de operação é 30 vezes/h

Vida elétrica

10.000 vezes para AC-23, 6.000 vezes para AC-3, 2.000 vezes para contatos auxiliares
